Линии задержки электрических сигналов



Линии задержки представляют собой пассивные линейные устройства, основным функциональным назначением которых является задержка электрических сигналов во времени с минимальными искажениями их формы.

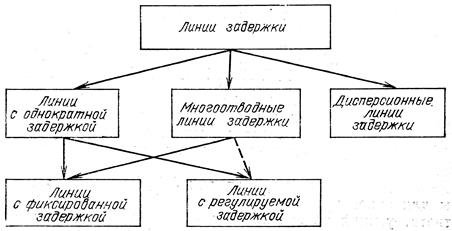

Классификация ЛЗ





Поскольку скорость распространения акустических волн примерно в 105 раз меньше скорости распространения электромагнитных волн, для получения одинакового времени задержки в случае АЛЗ необходим примерно во столько же раз меньший путь распространения волны по сравнению с электромагнитными линиями задержки. Для изготовления АЛЗ используют волноводы с малым поглощением акустических волн. Рабочие частоты лежат в диапазоне до 20 ГГц.

Различают АЛЗ с одним и двумя преобразователями.

В первом случае один о тот же преобразователь последовательно преобразует входной электрический сигнал в акустический, излучаемый в звукопровод, а затем принимает задержанный во времени акустический сигнал и преобразует его в выходной электрический сигнал.



Рис 6.1.

Несколько выходных сигналов, через равные промежутки времени



Рис 6.2

Рис 6.3



Рис 6.4

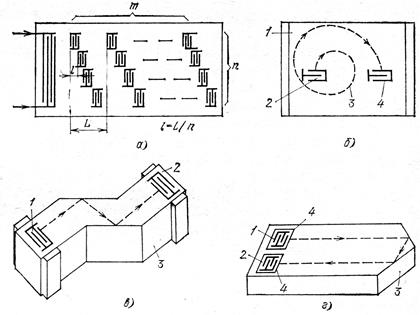

Конструкции ЛЗ





Простая (однократная) линия задержки

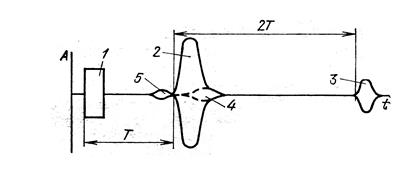

Рассмотрим импульсный отклик ЛЗ. В качестве базы для ориентировочного отсчета задержки примем сигнал 1, соответствующий по временному положению электрическому сигналу, поступающему на входной преобразователь. Физическая природа возникновения незадержанного сигнала 1 обусловлена прямым прохождением (наводкой) электрического сигнала со входа на выход ЛЗ. Основной задержанный сигнал 2 смещен по отношению к входному сигналу на t=L/V. Сигнал 3 обусловлен переотражением ПАВ, и имеет задержку относительно 1 2T и относительно входного сигнала 3T.



Импульсный отклик линии задержки

Ложный сигнал 4 обусловлен переотражением ПАВ в электродной структуре входного преобразователя (в меньшей степени выходного преобразователя) – вызывает затягивание спада основного задержанного сигнала. Ложный сигнал 5 обусловлен распространением между входным и выходным преобразователями объемной акустической волны.
