Фазовый модулятор

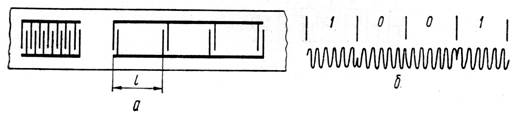

Рисунок – Дискретный фазовый модулятор и диаграмма его работы

Сигнал в форме короткого импульса подается на входной преобразователь, расположенный на одном конце. Каждый преобразователь многоотводной линии вырабатывает выходной электрический сигнал, по мере того, как под ним проходит входной акустический сигнал. В случае фазоманипулированного сигнала с бинарной (0, пи) модуляцией фазы все три операции: дискретная задержка, фазирование задержанных сигналов с соответствующим кодом и суммирование осуществляется в едином ПАВ – блоке.
