Техническая характеристика передвижной раскройной машины СS 529

Габарит машины, мм………………………………………………… 437 X 185 X330

Максимальная высота разрезаемых настилов, мм……. 130

Величина хода ножа, мм ………………………………………… 40

Размеры ножа (длинах X ширина X толщина), мм…… 220 X 22 X 0.7

Электродвигатель:

мощность, Вт……………………………………………………... 250

напряжение, В ……………………………………………………… 380 X 220

частота вращения вала, об/мин …………………………………. 2800

Масса машины, кг………………………………………………… 15

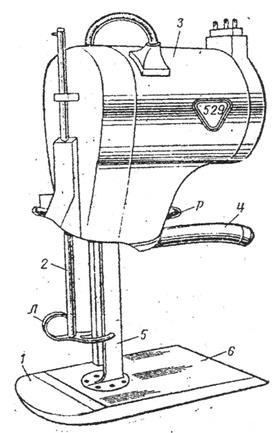

В передней части платформы(6) прикреплен подпружиненный козырек(1), кото­рый отделяет нижнее полотно настила в процессе работы машины от поверхности стола и узкая стойка(5). Сверху на стойке(5) установлен электродвигатель(3). Пе­редний конец вала электродвигателя выполнен в виде конуса на который надет кривошип. Кривошип соединен с валом с помощью шпонки и винта. В отверстие этого кривошипа вставлен палец на который надета верхняя головка шатуна. Нижняя головка шатуна соединена с ползуном, который расположен в направ­ляющих. К отростку ползуна винтом прикреплен нож. Для облегчения передви­жения машины по столу снизу платформы пластинчатым прутиком присоединены ролики с встроенными игольчатыми подшипниками, которые облегчают плавное передвижение машины по крышке настилочного стола. Пластинчатые пружины служат для гашения вибрации при работе машины. Для удобства перемещения машины по столу имеется рукоятка(4). Передняя часть машины закрыта кожухом в пазу которого установлена зубчатая рейка(2). В нижней части этой рейки при­креплена лапка (Л), высота лапки фиксируется рукояткой (р) в таком положении, чтобы лапка слегка нажимала на ткань не давая верхним полотнам настила сме­щаться вверх и вниз при движении ножа. Прижимное устройство с лапкой одно­временно служит и для предохранения пальцев работающего от пореза ножом. Лезвие ножа имеет двухстороннюю заточку с общим углом 15- 20˚. Размеры ножа: длина- 220мм, ширина- 22 мм, толщина- 0,7 мм. Правку ножа производят сухим шлифовальным бруском без извлечения его из машины. Периодическая за­точка осуществляется в специальном приспособлении наждачным камнем. Вклю­чение производится кнопкой. При включении электродвигателя кривошипно- ша­тунный механизм преобразует вращательные движения вала электродвигателя в прямолинейное возвратно- поступательное движение ножа. Машины с прямыми ножами обеспечивают большую точность раскроя. Производительность зависит от остроты лезвия. Используют лезвия: гладкое - для не очень жестких материа­лов; зубчатое - для тяжелых тканей, идущих на специальную одежду; волнообраз­ное - для синтетических тканей. Величина хода ножа- 40 мм. Максимальная вы­сота разрезаемых настилов 130- 140 мм. Масса машины 15 кг. При эксплуатации нож не должен иметь ни продольной, ни поперечной качки, т.к это вызывает преждевременный износ деталей и увеличивается шум машины. В этой машине применена фитильная центральная смазка кривошипно- шатунного механизма. Для этого вверху корпуса машины установлен резервуар с размещенным в нем фитилем, откуда масло по фитилям поступает на ползун. Сверху и снизу направ­ляющих, где движется ползун с ножом установлены войлочные прокладки, пре­пятствующие вытеканию масла и защищающие ткань от загрязнения. В машинах с вертикальным ножом скорость движения ножа не постоянна, она изменяется в пределах 0-4 м/с. Частота вращения главного вала 2800 об/мин, величина хода ножа 40 мм.
