Рассмотрим эти задачи на примерах.

Пример 1. Преобразовать прямую а общего положения в прямую уровня и затем в проецирующую прямую (рис.6.3).

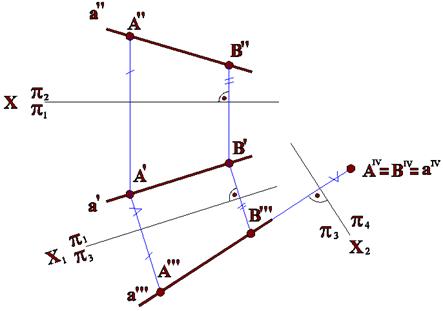

Решение: Выберем на прямой а две точки А и В и введем новую плоскость проекций p3, параллельную горизонтальной проекции этой прямой и перпендикулярно плоскости p1, и спроецируем прямую а (А, В) ортогонально на эту плоскость. Получим новую проекцию а”’(A”’,B’”) . Первая основная задача решена. Чтобы решить вторую основную задачу, продолжим построения дальше: Введем новую плоскость проекций p4, перпендикулярную проекции а”’(A”’,B’”). Эта плоскость пересечет p3 по оси х2. Спроецируем на новую плоскость нашу прямую а (А, В) в точку аIV (AIV, BIV).Вторая основная задача решена. Она, как промежуточное построение, содержит первую основную задачу.

Рис. 6.3

Пример 2. Преобразовать плоскость общего положения a(DАВС) в проецирующую плоскость с последующим переводом ее в плоскость уровня рис. 6.4 (третья и четвертая основные задачи).

Рис.6.4

Решение: Проведем в плоскости треугольника АВС линию уровня, например, горизонталь h, и введем новую плоскость проекций p3, перпендикулярную этой линии уровня, и спроецируем на нее треугольник АВС. Получим прямую (B”’C”’A”’), в которую он выродится. Третья основная задача решена. Решаем четвертую основную задачу “преобразование проецирующей плоскости в плоскость уровня”. Параллельно прямой (B”’C”’A”’) вводим новую плоскость проекций p4на которую заданный треугольник АВСбудет проецироваться в натуральную величину. Четвертая основная задача решена.
