СПОСОБ ВВЕДЕНИЯ НОВЫХ ПЛОСКОСТЕЙ ПРОЕКЦИЙ

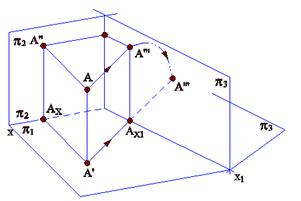

1. Новая плоскость проекций должны быть перпендикулярной к одной из имеющихся плоскостей проекций. Любую, перпендикулярную к p₁ или p₂ плоскость, можно принять за новую плоскость проекций p₃ или p₄ (рис.5.1,5.2).

Рис.6.1 Рис.6.2

Этим способом можно решить четыре основные задачи на преобразование комплексного чертежа:

1. преобразование прямой общего положения в прямую уровня;

2. преобразование прямой общего положения в проецирующую прямую;

3. преобразование плоскости общего положения в проецирующую плоскость;

4. преобразование плоскости общего положения в плоскость уровня.
