Водогрейные котлы.

Котлы, предназначенные для получения горячей воды заданных параметров для целей отопления, вентиляции и горячего водоснабжения. Температура воды на входе в котел равна 70°С (в пиковом режиме до 110°С), на выходе из котла 150°С и более (в пиковом режиме до 200°С).

Для водогрейных котлов установлена следующая шкала тепловых мощностей (Гкалл/ч): 4;6,5;10;20;30;50;100;180.

Водогрейные котлы мощностью до 20 Гкалл/ч обычно обеспечивают работу только в основном режиме с подогревом воды до 150°С, при этом давление воды на входе в котел равно 1,6Мпа.

Котлы мощностью 30Гкалл/ч и выше должны допускать работу в основном и пиковом режимах с возможностью подогрева воды до 200°. В этих котлах давление на входе равно 2,5Мпа.

Для водогрейных и паро-водогрейных котлов, как и для паровых, температура воды на входе должна быть выше температуры точки росы для продуктов сгорания во избежании интенсивной наружной коррозии труб. Всвязи с этим температура воды на входе должна быть не менее 60°С при работе на газовом топливе, 70°С - при работе на малосернистом мазуте, 110°С – при работе на высокосернистом мазуте. Учитывая, что поступающая из теплосети обратная вода имеет обычно температуру ниже 60°С, часть прямой горячей воды с помощью рециркуляционных насосов подмешивают к обратной воде для достижения необходимой температуры на входе.

29. ПТВМ-30М. Это газомазутн водогрейн котел. П-образной компановки теплов мощностью 30 Гкал/ч и температурным графиком 150-С на 70С.

1-газомазутные горелки, 2- боков экраны, 3- потолочно-фронтальный экран, 4-задний экран топки, 5- конвективн пучок, 6-система дробеочистки, 7 – задний экран конвективной части.

Топка котла полностью экранирована трубами, диаметром 60 мм и 6 газомазутными горелками, устан на боков стенках по 3 с кажд стороны. На выходе из топки трубы задн экрана разведены в 3-рядный фестон. Конвективн пучок располож в опускном газоходе котла, вып в виде ширм, изготовл из стальных труб, раздел на 2 макета по водяному тракту. Задняя стенка конвективн шахты также экранирована, а конвект пучок отдел от топочной камеры кирпичной перегородкой. В котле организ одноходов движение воды по поверхностяи нагрева. Вход воды осущ в нижн коллектор фронт экрана, далее вода послед-но проход все поверхности нагрева и выход из нижн коллектора боков экрана На котле применена облегченная натрубная обмуровка. T_ух сост 190-250С. Кпд котла89-92%. ПТВМ-30М- Пиковый Теплофикационный Водогрейный Модернизированный, 30-тепловая мощность, М – мазут.
Температурный график – 70/150°С, расход воды при работе на газе равен 500т/ч, на мазуте – 435т/ч. Температура уходящих газов при работе на газе равна 188°С, при работе на мазуте - 250°С. Обмуровка облегченная, с креплением на трубах. КПД котла 89-92%.

30. Котел ТВГ-8 (Теплофикационный водотрубный газовый, 8 –тепловая мощность)

Стальной прямоточный котел теплопроизводительностью 8,3 Гкал/ч и температурным графиком 150/70 ⁰С, имеющий П-образную компоновку. 1- подовые горелки, 2- боковый экран,3-потолочно-фронтальный экран,4-конвективн пучок,5-коллекторы конвект пучка,6-двухсветные экраны. Топочная камера оборудована 2-мя боковыми лочно-фронтальным и 3 двухсветн верт экранами, расположенными вдоль оси котла на одинаковом расстоянии друг от друга. Двухсветные экраны разделяют топку на 4 отсека, в каждом из которых установлена одна подовая щелевая газовая горелка, которая обеспечивает равномерное по сечению и высоте топки тепловыделение и создают условия для надежной работы экранов. Развитая лучевоспринимающ пов-сть позвол снизить t газов на выходе из топки, не увел габаритов котла. Но такая конструкция усложн регулирование процесса горения. Топочная камера отделена от конвективной части кирпичной задней стенкой с верхним выходом дымовых газов. Конвективная часть предст собой 2 пакета конвективн ширм t_ух сост 200-220С, КПД – 89%. Обмуровка котла тяжелая, предст собой кирпичн кладку из огнеупорного и красн кирпича. В котле ТВГ-8 также как и во всех остальных водогрейных котлах автоматически поддерживается постоянный расход воды и температура воды на входе в котел. Регулирование теплопроизводительности котла производится изменением температуры воды на выходе из котла. Средний КПД составляет 90,5 %.

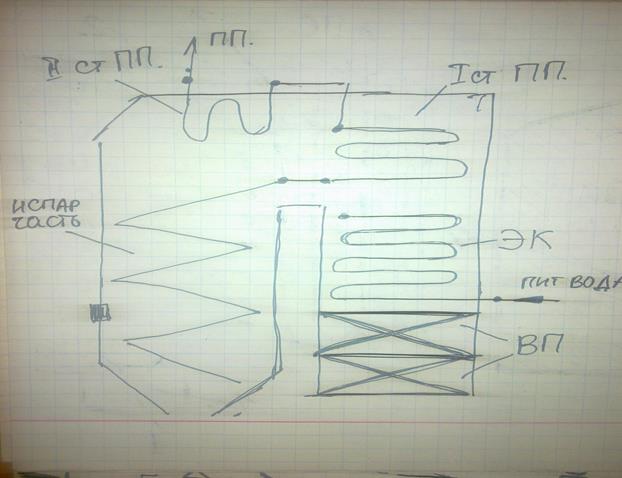

31. Прямоточные котлы. Для обеспечения надежной естеств циркуляции обязательным условием является разница плотностей воды и пароводяной смеси. Т.о. диапазон применения рабочих параметров котлов с естественной циркуляцией ограничен критическими параметрами. При параметрах рабочей среды близких к критическим и превышающих критические, применяются прямоточные котлы системы Рамзина. Движение рабочей среды в этих котлах осуществляется принудительно, за счет давления(напора), создаваемого питательным насосом. В общем виде прямоточный котел представляет собой змеевик, на входе в который питательная вода, а на выходе - перегретый пар заданных параметров. В прямоточных котлах отсутствуют барабаны и соответственно отсутствует контроль за уровнем воды. Вода подаваемая в прямоточный котел не должна содержать примесей, т.к. все примеси, попавшие в котел, либо оседают на поверхностях нагрева в виде накипи, либо вместе с паром уносятся и оседают в проточной части паровой турбины, это приводит к общему снижению кпд паровой установки, иногда к авариям. Поэтому в качестве питательной воды примен чистый дистиллят. Особенностью прямоточных котлов яв-ся наличие доп конв испарит поверхности, располож между пов-тями, наход в топке, и пов-тями ПП. Конв пов-сть наход в гориз или опускн газоходе и служит для сепарации пара перед подачей его в пароперегреватель. Сост из верт гладкотрубных пакетов. В верт трубах пар подним вверх, а ост жидкость по стенкам стекает в ниж часть пакета. Такая система предотвращ подачу влаж пара в пов-м ПП. Прямоточными вып. толкьо энергетич парогенераторы с давл выраб пара близким к критич. КПД сост 93-95%

32. Котлы утилизаторы. Эти котлы применяются для внешней утилизации тепловых вторичных энергоресурсов, образующихся в различных технологических установках. Основным тепловыми ВЭР являются: физическая теплота продуктов сгорания, теплота технологической продукции; теплота рабочих тел системы охлаждения.

Конструктивно, котлы-утилизаторы мб как водотрубными, так и газотрубными. Особенностью котлов-утилизаторов является, как правило отсутствие топки. однако, часть ку вырабатывающих пар, используемый в технологическом процессе, оборудованы горелочным устройством. Это позволяет при изменение производительности технологической установки вырабатывать пар заданных параметров.В к-у может произв как гор вода так насыщ пар(при наличии доп ПП и перегретый пар)Если в К-У подается ух газ, содерж агрессивн соед-е(H2SO4), то испар пов-ти изгот из легиров стали или покрыв спец эмалями. При частичн конденсации компонентов отход газов трубки испар пов-ти устан наклонно для удал-я образ конденсата ( послед его утилиз-ей). Если пар выраб К-У, исп в техн процессе, и должен соотв опр параметрам, то для его регулирование(t) в котел-утилизатор устан доп горелку. КПД котлов-утилизаторов сост 60-80%, осн задача – повысить энерг эффективность основн техн оборудования.
