Пропускание продуктов сгорания мимо пароперегревателя.

Этот метод применяется при наличии обводного газохода в месте установки пароперегревателя. При этом часть продуктов сгорания пропускается по обводному газоходу, а регулирование осуществляется шибером, установленном в этом газоходе.

4)Рециркуляция продуктов сгорания применяется на энергетических парогенераторах большой мощности. Регулирование осуществляется за счёт отбора продуктов сгорания, имеющих температуру до 400ºС и направление их в нижнюю часть топочной камеры. Это позволяет регулировать температуру продуктов сгорания на входе в пароперегреватель. Этот способ применяется только при сжигании газа или мазута.

Пропускание продуктов сгорания мимо пароперегревателя.

5)Изменение аэродинамич структуры факела.для регулирования перегрева пара при одновременно сжигании различных по теплоте сгорания газов применяется горелки с регулируемым факелом, кот могут одновременно работать на 2-х видах топлива. Изменяя количество подаваемого топлива при сохранении общего тепловыделения в топке изменяют среднюю температуру факела и соответственно температуру на выходе из топки

35. Водяные экономайзеры.

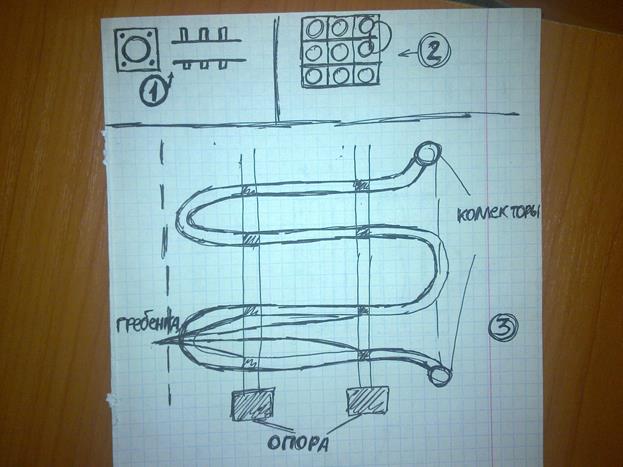

Экономайзер предназначен для повышения экономичности парогенератора. В экономайзере воспринимается от 10 - 20% теплоты топлива сжигаемого в котельном агрегате. В водяных экомайзерах в зависимости от вида топлива и К.П.Д. котла при нагреве воды на один градус, продукты сгорания охлаждаются на 2 – 3 градуса. Классификация :в зависимости от температуры при которой вода подогревается в экономайзере. Их делят на кипящие и некипящие. В кипящихпроисходит не только подогрев воды, но и частично её испарение. Массовое содержание пара выходящие из экономайзера смеси достигает 15 и более процентов. В некипящих по условиям надёжности подогрев осуществляется до температуры на 40⁰С ниже температуры насыщения. В зависимости от металла из которого изготовляются экономайзеры, их разделяют на стальные и чугунные. Чугунные применяются в котлах с давлением не более 2,5МПа, стальные могут использоваться при любом давлении. Чугунный экономайзер состоит из ребристых чугунных труб, которые соединяются между собой посредством калачей.Ребра труб чугунных экономайзеров имеют квадратное сечение. __рис1___ Вода движ внутри труь, а пс омыв эти трубы снаружи, двигаясь между ребер по зазору. Такая форма ребер упрощ компоновку пучка экономайзера без всякой доп арматуры, трубы устан друг на друга с фиксир продольн и поперечн шагом.___ рис2___В чугунном экономайзере вода перемещается по трубам снизу вверх, а продукты сгорания в межтрубном пространстве - по каналам образованными рёбрами. Число труб в ряду выбирается из условия получения скорости продуктов сгорания предела 6 – 9 м/с при номинальной паропроизводительности. Число рядов определяется из условия получения необходимой поверхности нагрева. В чугунном экономайзере недопустимо кипение воды, так как это приводит к гидроударам и возможному к хрупкому разрушению чугуна. Поэтому прим на паров котлах малой и в меньшей ст средней производительности. Стальные экономайзеры изготавливаются из труб диаметра 28 – 38 мм, которые изгибаются в змеевики. Расположение змеевиков чаще всего шахматное, коллекторы обычно размещаются за пределами газохода и укрепляются на опорах. Для разгрузки мест присоединения змеевиков к коллекторам от веса самих змеевиков заполненных водой, их обычно подвешивают с помощью специальных подвесок, к каркасу котла, или опирают на каркас с помощью опорных стоек. Для сохранения шага между змеевиками, к опорным стойкам приварены специальные дистанционные гребёнки.___рис3___ Питательная вода подается в нижний коллектор, и пройдя по параллельным кручёным(трубкам) змеевикам направляется в промежуточный коллектор экономайзера для выравнивания распределения воды по параллельным трубкам, и затем напр в след пакет экономайзера. Установка промежуточных коллекторов, особенно необходимо, если в экономайзере происходит частичное парообразование, т.к. перемешивание должно производится до начального парообразования. При этом недогрев воды до температуры насыщения на входе в кипящую часть поверхности нагрева экономайзера должна составлять не менее 40⁰С. Пакет водяного экономайзера имеет высоту 1 – 1,5м и разрыв между пакетами составляет 600 – 800 мм. Скорость воды в трубках некипящей части должна быть не менее 0,5-1,5 м/с, для обеспечения смывания пузырьков воздуха с внутренней поверхности змеевиков и не более 1,5 м/с во избежание чрезмерного гидравлического сопротивления экономайзера. Скорость воды кипящей части должна быть не менее 1 м/с.

36. Схема включения водяных экономайзеров

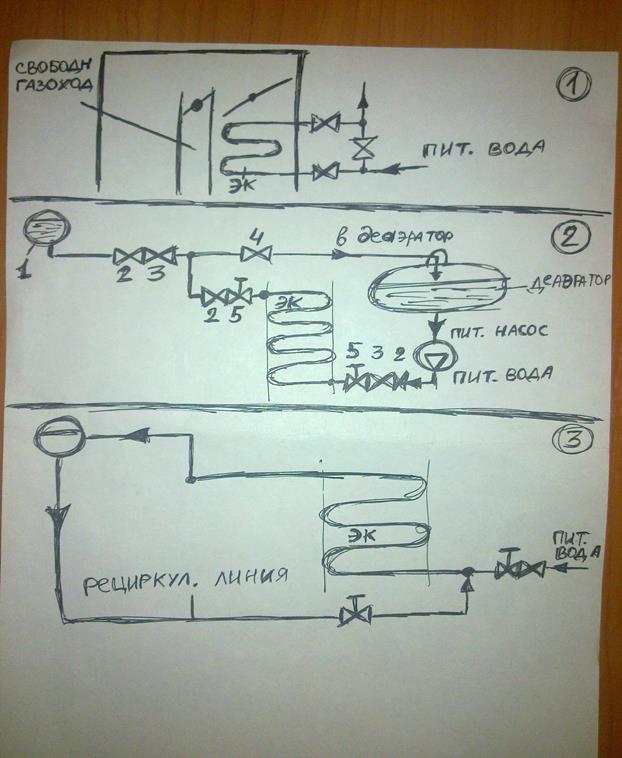

Схема включения кипящего и некипящего экономайзеров в общий водяной тракт различна. По правилам безопасносной эксплуат-ии чугунные экономайзеры должны быть отключаемыми по водяному тракту и тракту продуктов сгорания, т.е. иметь свободный газоход. __рис1__ По водяному тракту ВЭ должен иметь обводную линию по кот пит вода может проходить в барабан котла непосредственно, минуя экономайзер.Для отключения по газов тракту в котле предусматрив своб газоход, который позвол пустить весь поток пс мимо экономайзера. Такая схема привод к усложн-ю конструкции и увелич-ю габаритов котла, поэтому на практике чаще примен втор схема с примен-ем сгонной линии. Водный газоход для отключения индивидуального экономайзера по тракту продуктов сгорания необязателен при наличии звонной линии, обеспечивающий постоянный пропуск воды через экономайзер в случае повышения температ уры после него.___рис2___1-барабан, 2-запорный вентиль, 3-обратный клапан, 4- вентиль на сгонной линии для сброса воды в деаэратор,5-предохранительный клапан. В этой схеме предусматривается пост пропуск воды через экономайзер для поддержания допуст температуры воды на выходе из него вне зависимости от нагрузки котла. Излишек воды, если он присутствует, сбрасыв обратно в бак пит воды деаэратора. Стальные экономайзеры в большинстве случаев допускают закипание воды и поэтому выполняются неотключаемыми как по водяному тракту, так и по тракту продуктов сгорания. Во избежание всей воды превращения, находящегося в стальном экономайзере, пар при растопке котла предусматривается рециркуляционная линия, соединяющая барабан с входным коллектором экономайзера. Она обеспечивает поступление воды и превращения её в пар в период растопки.____рис3_____ Рециркуляц линия, соед барабан котла с входн коллектором экономайзера предотвр превращение всей воды, наход в экономайзере в пар в период расторки котла, когда отсутствует отбор пара из барабана. Как только котел выход на рабочий режим и начин подавать пар потребителю, линия рециркул-ии закрывается.
