Б) цикл постепенного сгорания (Дизеля) и

в) смешанный цикл (Тринклера-Сабатэ).

Эффективность каждого из перечисленных циклов различна и зависит от совершенства термодинамических процессов, составляющих цикл, и условий, при которых они совершаются.

Кроме того, работа идеальных двигателей характеризуется полным отсутствием механических и гидравлических или насосных потерь при перезарядке (впуск и выпуск) цилиндров.

Цикл быстрого сгорания.

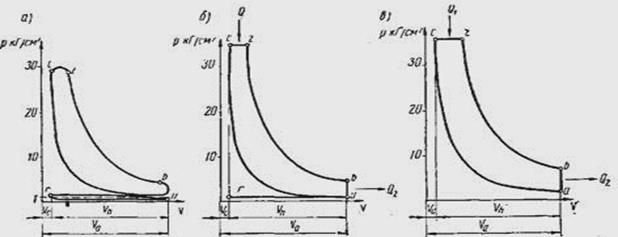

Рис. 26.1. Индикаторные диаграммы циклов Отто ( с изохорным подводом теплоты).

А — действительный; б — теоретический; в — идеальный; Va— общий объем цилиндра; Vh— полезный объем цилиндра; Vc—объем камеры сгорания; rа — впуск; ас — сжатие; cz — сгорание (подвод тепла); zb — расширение; br— выпуск; bа — в теоретическом и идеальном циклах — отвод тепла

Применительно к реальным поршневым двигателям цикл Отто ха­рактеризуется впуском горючей смеси, ее сжатием, принудительным вос­пламенением от постороннего источника и быстрым сгоранием приV=const. По этому циклу ** работают все двух и четырехтактные карбю­раторные и газовые двигатели, а также двигатели с впрыском топлива во впускную систему ( распределенный впрыск) или в цилиндр двигателя с электроискровым и калоризаторным воспламенением.

Отношение полного объема цилиндра к объему камеры сгорания называется степенью сжатия и показывает,во сколько раз воздух сжимается в цилиндре.

ε = Va\ Vc
