ВОДОГРЕЙНЫЕ КОТЛЫ

В условиях ТЭЦ подогрев воды на теплофикационные нужды (отопление, вентиляцию и бытовое горячее водоснабжение) обычно производился до 110—115°С в основных сетевых подогревателях за счет пара из отбора турбин. Пиковые же нагрузки в наиболее холодные месяцы года покрывались пароводяными подогревателями с подогревом сетевой воды до 150°С, работающими на перегретом паре из энергетических котлов высокого давления, который перед подачей подвергался редуцированию и охлаждению в редукционно-охладительных установках (РОУ).

Покрытие пиковых теплофикационных нагрузок (продолжительностью 1000—2000 ч в году) водогрейными котлами позволяет уменьшить на ТЭЦ количество энергетических паровых котлов высокого давления, что существенно снижает затраты на сооружение и эксплуатацию ТЭЦ. Поэтому в настоящее время все новые ТЭЦ сооружаются с установкой на них крупных пиковых водогрейных котлов, суммарная теплопроизводительность которых составляет примерно 50% максимальной теплофикационной нагрузки ТЭЦ. Учитывая незначительную продолжительность работы пиковых водогрейных котлов, для снижения капитальных затрат на установку их снабжают топочными устройствами для сжигания газа и мазута даже в тех случаях, когда эти котлы установлены на ТЭЦ, сжигающих твердое топливо в пылевидном состоянии.

Широкое применение водогрейные котлы получили также в крупных производственно-отопительных и районных отопительных котельных (тепловых станциях), где они являются основным источником теплоснабжения.

Газомазутные котлы для установки на районных и промышленно-отопительных ТЭЦ изготовляют теплопроизводительностью 30, 50, 100 и 180 Гкал/ч (соответственно 35, 58, 116 и 209 МВт) и выпускают в двух исполнениях: П-образные и башенные. Котлы ПТВМ-ЗОМ-4 теплопроизводительностью 35 Гкал/ч (41 МВт) при работе на мазуте и 40 Гкал/ч (46 МВт) при работе на газе с П-образной компоновкой (рис. 4) могут работать в основном и пиковом режимах.

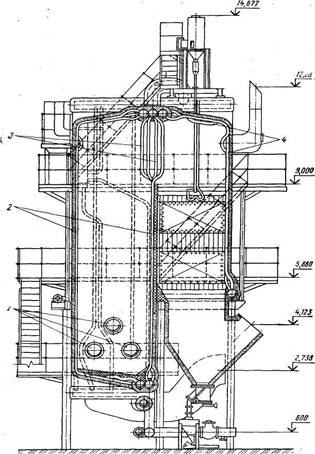

Рис.4. Водогрейный котел ПТВМ-30М-4 для работы на мазуте и газе.

На боковых стенках топки навстречу друг другу расположено по три горелки 1. Все стенки топки экранированы трубами 2 d= 60X3 мм с шагом 64 мм. Боковые стенки конвективной шахты закрыты трубами 4 d=83X4 мм с шагом 128 мм. На выходе газов из топки в конвективную шахту трубы заднего экрана разведены в четыре ряда и образуют фестон 3. Конвективная часть котла выполнена из труб d=28x3 мм с шагами S1=64 мм и S2=33 мм и состоит из двух пакетов, установленных последовательно по ходу газов, а задняя стена и потолок конвективной шахты — из труб d=60X3 мм с шагом S1= 64 мм.

Вся трубная часть котла состоит из восьми транспортабельных блоков (два топочных угловых блока образованы боковым, задним и фронтовым экранами, два блока конвективной части котла и четыре блока — двумя боковыми блоками и задней стеной поворотной камеры). Максимальную массу имеют блоки топки и конвективной части котла (6,5—8 т).

Башенные газомазутные котлы теплопроизводительностью 50, 100 и 180Гкал/ч имеют конвективные поверхности, размещенные над топочной камерой.





а) б)



Рис.5. Водогрейный котел ПТВМ-50-1 для работы на мазуте и газе:
