Тема 2.3. Обработка воздуха в вентиляционных системах.

Расчетные условия для проектирования вентиляции

Вентиляция – это организованный обмен воздуха в помещениях для обеспечения параметров микроклимата и чистоты воздухва в обслуживаемой или рабочей зоне помещений в пределах допустимых норм.

Систематическое отклонение микроклиматических условий от допустимых приводит к ухудшению здоровья и снижению производительности труда.

Основной принцип нормирования микроклимата – это создание нормальных микроклиматических условий для теплообмена тела человека с окружающей средой. В СН 245-71 установлены оптимальные показатели микроклимата, создающие комфортные условия. Если по техническим причинам их нельзя обеспечить, то допускаются значения микроклитатических факторов, не превышающие предельных. ГОСТ 12.1.005-76 предусматривает оптимальные и допустимые значения температуры, относительной влажности и скорости движения воздуха для рабочей зоны производственных помещений с учетом тяжести выполняемой работы и сезонов года.

Согласно оптимальным нормам температура воздуха в рабочей зоне в зависимости от категории работы (легкая, средней тяжести, тяжелая) принимается соответственно 21…23, 17…20, и 16…18ºС в холодный и переходный периоды и 22…25, 20…23 и 18…20ºС в теплый период года, т.е. когда среднесуточная температура наружного воздуха не ниже 10ºС.

Относительная влажность воздуха от 40 до 60% считается оптимальной. Скорость движения воздуха в холодный и переходный периоды года не должна превышать 0,2…0,3 м/с, а в теплый период – 0,2…0,3 м/с при легкой и средней и 0,4 м/с при тяжелой работе.

Допустимые метеорологические условия в обслуживаемой зоне жилых, общественных и административно-бытовых помещений приведены в табл.6.2, а на постоянных и непостоянных рабочих местах проихводственных помещений – в табл. 6.3. Нормы установлены для людей, находящихся в помещении более 2ч непрерывно.

Температура воздуха в помещениях является одним из важнейших параметров. При проектировании вентиляции ее следует принимать:

- для теплого периода года в помещениях с избытками явной теплоты – максимальную из допустимых температур, а при отсутствии избытков теплоты- экономически целесообразную в пределах допустимых температур;

- для холодного и переходного периодов года – экономически целесообразную в пределах оптимальных температур по табл. 6.3.

Параметры наружного воздуха для переходного периода года следует принимать при проектировании систем:

вентиляции - температура 8ºС , удельное теплосодержание 22,5 кДж/кг;

кондиционирования - параметры, при которых кондиционер не расходует теплоту и холод. Основная задача вентиляции и кондиционирования воздуха – поддерживать в помещениях воздух, отвечающий по своему качеству санитарно-гигиеническим требованиям. Для этого воздух подвергается различным способам обработки.

Виды обработки влажного воздуха и их изображение на I – d- диаграмме.

Влажный воздух, подаваемый в помещение, может подвергаться различным видам обработки : нагреванию, охлаждению, осушению, увлажнению. Параметры воздушно- паровой смеси при этом меняются. На I – d – диаграмме эти процессы изображают прямыми линиями (лучами), которые проходят через точки, соответствующие начальному и конечному состояниям воздушно-паровой смеси.

В 1918г. Л.К.Рамзин предложил I – d- диаграмму, которую успешно применяют до настоящего времени для определения удельного теплосодержания влажного воздуха в зависимости от температуры и количества влаги в нем. Диаграмма, пересчитанная Л.В.Петровым применительно к системем единиц СИ, показана на рис. 6.1. За начало отсчета удельного теплосодержания влажного воздуха ( Iвл. = 0) условнопринято удельное теплосодержание воздуха при температуре 0˚C. Это означает, что при температуре ниже 0˚C его удельное теплосодержание может иметь отрицательное значение.

Диаграмма построена в косоугольной системе координат с углом между осями 135˚. При построении диаграммы приняты следующие масштабы: для удельного теплосодержания I 1см соответствует 2 кДж/кг сухого воздуха; для влагосодержания d 1см. соответствует 1г/кг сухого воздуха; для парциального давления водяного пара 1см соответствует 0,2 кН/м².

С помощью этой диаграммы на основании двух любых известных параметров воздуха можно найти и остальные его параметры.

Пусть параметры начального состояния воздуха были I1 и d1, а конечные стали I2 и d2, тогда:

I2 - I1

-----------1000 = ε,

d2 - d1

где ε – угловой коэффициент линии (луча), кДж/кг влаги, характеризующий данное изменение состояния воздуха; умножение на 1000 сделано для перехода от граммов (влагосодержание d измеряется в г влаги/кг сухого воздуха) к килограммам влаги.

При одинаковых значениях ε происходящие изменения состояния воздуха

сопровождаются одинаковыми приращениями количества теплоты на 1 кг

воспринятой (или отданной) воздухом влаги.

Если начальные параметры воздуха различны, а значения ε одинаковы, то лучи, характеризующие изменение состояний, будут параллельны друг другу. Чтобы нанести на поле диаграммы луч процесса, нужно знать три параметра. Как правило, такими параметрами являются параметры начального или конечного состояния воздуха и значение ε. Таким образом, нанесение луча процесса на I – d- диаграмму сводится к проведению прямой линии в косоугольной системе координат по заданной точке и угловому коэффициенту.

Чтобы получить тригонометрическое выражение углового коэффициента в условиях косоугольной системы координат, допустим, что начальное состояние влажного воздуха определяется точкой М1, а конечное - точкой М2 (рис. 6.2).

В этом случае отрезок М1 М2 будет отрезком луча, характеризующего данное изменение состояния воздуха. Если через точку М1 провести линию IМ1 = const, а через точку М2 – линию dМ2 = const, то получим треугольник М1 М2 К, отношением сторон которого можно выразить угловой коэффициент ε:

IМ2 - IМ1 М2 К

ε = -----------1000 =---------

dМ2 - dМ2 М1К

Используя теорему синусов, можно записать

М2 К sin α

ε = -------- = --------

М1К sin β

Поскольку α + β = 180º - γ, а γ = 180º - 135º, то α + β = 135º.

Следовательно, угол β можно выразить через угол α: β = 135º - α.

Подставив это выражение в предыдущую формулу окончательно получим:

sin α

ε = ------------------

sin(135º - α)

Рассмотрим теперь характерные случаи изменения влажного воздуха и их изображение на I – d- диаграмме.

Если воздушно-паровая смесь, имеющая начальные параметры I1 и d1, подвергается нагреванию при постоянном влагосодержании, т.е. d1 = d2 = const, то луч, характеризующий это состояние воздуха, бедет параллельным оси I диаграммы, а угловой коэффициент при конечном теплосодержании I2 > I1,

(I2 - I1) 1000 (I2 - I1) 1000

ε1 = ------------------- = ------------------- = + ∞

d2 - d1 0

Данный процесс отображается на I – d- диаграмме вертикальным лучом, проходящим через точки 1 и 2 (рис. 6.3), соответствующие начальному и конечному состояниям воздушно-паровой смеси.

Если воздушно-паровая смесь одновременно нагревается и увлажняется (т.е. поглощает теплоту и влагу), то начальные параметры ее состояния будут такими же - I1 и d1 (точка 1 на рис. 6.3), а конечному состоянию будут соответствовать параметры I3 и d3, причем I3 > I1 и d3 > d1. Направление искомого луча процесса будет определяться угловым коэффициентом:

(I3 - I1) 1000

ε1 = -------------------->0

d3 - d1

Данный процесс отображается на диаграмме лучом 1-3 (см. рис. 6.3).

Если воздушно-паровая смесь поглощает влагу (d4 > d1), а

теплосодержание не меняется (I4 = I1), то луч, характеризующий это

изменение состояния, должен быть параллельным оси d диаграммы. Угловой

коэффициент искомого луча:

(I4 - I1) 1000 0

ε3 = --------------------= ---------- 1000 =0

d4 - d1 d4 - d1

Следовательно, процессу соответствует на диаграмме линия I1 = I4= const (луч 1-4 на рис. 6.3).

Если воздушно паровая смесь отдает теплоту I5 < I1 при постоянном влагосодержании (d1 = d5), то процессу будет соответствовать луч, параллельный оси I диаграммы, но в отличие от первого случая раправление его от точки 1 будет не вверх, а вниз (луч 1-5 на рис. 6.3).

Угловой коэффициент при этом

(I5 - I1) 1000 (I5 - I1) 1000

ε4 = ------------------ = ----------------- = - ∞

d5 - d1 0

Если воздушно-паровая смесь одновремено отдает теплоту и влагу(I6 < I1; d6 < d1), то угловой коэффициент в этом случае

(I6 - I1) 1000 - ( ∆I )

ε5 = -------------------------- = ------------ 1000 > 0

d6 - d1 -( ∆ d )

Поскольку приращение теплосодержания и влагосодержания имеют отрицательные знаки, угловой коэффициент положительный; процессу изменения состояния соответствует луч, идущий от точки 1 к точке 6 (см. рис. 6.3).

Если в воздушно-паровую смесь с начальными параметрами I1 и d1, расходуемого в количестве Gс, кг/ч, добавляют водяной пар (расход Gп, теплосодержание Iп ), то для определения углового коэффициента, характеризующего данное изменение состояния и конечные параметры смеси после поступления в нее водяного пара, нужно составить тепловой баланс:

Gп Iп Gп Iп

I1 + ------------- = I2 или I2 - I1 = --------

Gс Gс

и баланс по влаге :

d1 Gп d2 d2 - d1 Gп

------ + ----- = ------ или --------- = -----

1000 Gс 1000 1000 Gс

Исходя из этих двух уравнений получаем:

I2 - I1

ε = ----------1000 = Iп

d2 - d1

Чтобы нанести луч, соответствующий данному процессу, на I – d- диаграмму, представим предыдущее выражение в следующем виде:

I2 - I1 а

ε = --------1000 = Iп = -----

d2 - d1 б

где а и б - приращение координат относительно начальной точки 1 (рис. 6.4).

Приращения эти можно выбирать произвольно, но так, чтобы их отношения сохранялись постоянными и равными Iп, Желательно значения а и б принимать такими, чтобы они находились в пределах нанесенных на диаграмме значений I и d.

Построение искомого луча рассматриваемого термодинамического процесса на I – d- диаграмме начинают от точки 1, параметры которой (I1 и d1) известны. От этой точки в масштабе теплосодержания (для удельного теплосодержания I 1см соответствует 2Кдж/кг сухого воздуха; для влагосодержания d 1см соответствует 1г/кг сухого воздуха; для парциального давления водяного пара 1см соответствует 0,2 кН/м2) откладывают по вертикали приращение а (отрезок 1-с), а от оси абсциссы точки 1 (точка d1 ) – приращение б в масштабе влагосодержания (отрезок d1 - dк ).Черезточку с проводят линию Iс= const, а через точку dк – линию dк= const. Точка пересечения этих линий m должна лежать на направлении луча процесса. Следовательно, луч, проведенный из точки 1 через точку m, будет искомым лучом, который характеризует рассматриваемое изменение состояния воздушно-паровой смеси.

Конечное влагосодержание влажного воздуха можно определить, используя формулу баланса по влаге. На оси абсцисс находят соответствующее значение d2 и проводят линию d2= const до пересечения с лучом процесса, получая точку 2, параметры которой ( I 2, d2) являются искомыми параметрами конечного состояния воздушно-паровой смеси после добавления в нее пара.

Обшие требования к выбору вентиляционного оборудования.

Вентиляторы,приточные камеры, воздухонагреватели, теплоутилизаторы, пылеуловители, фильтры, клапаны, шумоглушители выбирают по расчетному расходу воздуха.

При этом учитывают потери и подсосы воздуха через неплотности в оборудовании (по данным завода-изготовителя), в воздуховодах вытяжных (до вентилятора) и приточных (после вентилятора) систем, исключая участки воздуховодов систем общеобменной вентиляции, прокладываемые в пределах обслуживаемых ими помещений.

Для защиты воздухонагревателей от замерзания нужно предусматривать:

- скорость движения воды в трубках не менее 0,12м/с при расчетной температуре наружного воздуха по параметрам Б;

- установку смесительных насосов у воздухонагревателей (при соответствующем технико-экономическом обосновании);

- при использовании пара в качестве теплоносителя установку конденсатоотводчиков не менее чем на 300 мм ниже патрубков воздухонагревателей, из которых стекает конденсат, и удаление конденсата из конденсатоотводчиков самотеком до сборных баков.

Тепловой поток выбранного воздухонагревателя не должен превышать расчетный более чем на 10%.

Оборудование во взрывозащищенном исполнении применяют:

- при размещении его в помещениях категорий А и Б или в воздуховодах систем, обслуживающих помещения этих категорий;

- для систем вентиляции, воздушного отопления (в том числе с воздуховоздушными теплоутилизаторами), обслуживающих помещения категорий А и Б;

- для систем местных отсосов взрывоопасных смесей.

Оборудование в обычном исполнении используют в системах местных отсосов, размещеннных в помещениях категорий В, Г и Д, удаляющих парогазовоздушные смеси, если в соответствии с нормами технологического проектирования исключена возможность образования взрывоопасной концентрации, как при нормальной работе технологического оборудования, так и при его аварии.

Защитные ограждения целесообразно устраивать на всасывающих и нагнетательных отверстиях вентиляторов, не присоединенных к воздуховодам. Для очистки взрывоопасной пылевоздушной смеси от горючих веществ следует применять пылеуловители и фильтры:

- при сухой очистке - во взрывозащищенном исполнении, как правило, с устройствами для непрерывного удаления уловленной пыли;

- при мокрой очистке (в том числе пенной) - как правило, во взрывозащищенном исполнении; при обосновании допускается в обычном исполнении.

Воздухораспределители в помещениях с расходом приточного воздуха 10м3/ч и более на 1м2 площади и независимо от расхода воздуха при воздушном отоплении выполняют, как правило, с устройствами для изменения направления струи в вертикальной и горизонтальной плоскостях и для регулирования расхода воздуха.

Воздухораспределители для душирования рабочих мест применяют с устройствами для регулирования расхода воздуха и направления струи в горизонтальной плоскости на угол до 180º и в вертикальной плоскости на угол 30º.

Конструктивные особенности оборудования вентиляционных систем

Вентиляторы в вентиляционных системах применяют двух типов: радиальные (ценробежные) и осевые. По развиваемому избыточному давлению различают вентиляторы низкого (менее 1кПа), среднего – (1…3кПа) и высокого (3…12кПа0) давления. По направлению вращения колеса вентиляторы бывают правого вращения (правые), у которых колесо вращается по часовой стрелке, если смотреть со стороны привода, и левого вращения – с колесом, вращающимся против часовой стрелки.

В зависимости от состава перемещаемого воздуха вентиляторы изготовляют в следующих исполнениях: нормальном; антикоррозийном – для перемещения агрессивных сред (при их изготовлении применяют материалы, стойкие к воздействию воздуха с агрессивными примесями); взрывобезопасном – для перемещения взрывоопасных смесей (вентиляторы в этом исполнении имеют колесо, кожух и входные патрубки из алюминия или дюралюминия).

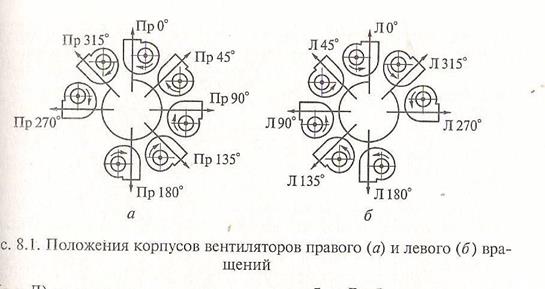

Радиальные вентиляторы имеют раздичные положения корпуса (рис. 8.1) в зависимости от направления вращения (Пр и Л) и угла поворота выходного патрубка.

В обозначение радиального вентилятора входят буквы В иЦ, тип и номер вентилятора. Например, обозначение ВЦ4-70 № 6,3 указывает, что вентилятор центробежный, типа 4-70, номер 6,3 (соответствует наружному диаметру рабочего колеса в дециметрах).

Радиальные вентиляторы ВЦ4-70 и ВЦ4-76 предназначены для перемещения воздуха температурой до 80ºС, не содержащего пыли и других твердых примесей в количестве более 100мг/м3, а также липких веществ и волокнистых материалов. Вентиляторы ВЦ4-70 выпускают с номерами от 2,5 до 12,5, а ВЦ4-76 – с номерами от 8 до 20. Указанные вентиляторы комплектуют асинхронными двигателями серии АИ.

Осевые вентиляторы предназначены для премещения воздуха температурой до 40ºС, не содержащего пыли и других твердых частиц, а также липких и волокнистых веществ в количестве 10мг/м3. Они состоят из рабочего колеса с лопастями пропеллерного типа, цилиндрического корпуса и привода, лопасти осевых вентиляторов могут быть листовые и профильные. Промышленность выпускает осевые вентиляторы только с листовыми лопастями, изготовляемыми из металлического листа одинаковой толщины. В зависимости от соединения рабочих колес с приводом осевые вентиляторы выпускают шести конструктивных исполнений. Осевые одноступенчатые вентиляторы с горизонтально расположенной осью вращения и диаметрами рабочих колес 400…1250мм создают рабочее давление до 1 кПа.

Крышные вентиляторы предназначены для перемещения воздуха и других неагрессивных газов температурой до 60ºС, не содержащих пыли и других твердых примесей в количестве более 100мг/м3. Такие вентиляторы устанавливают устанавливают на бесчердачных перекрытиях промышленных зданий и на кровле общественных, сельскохозяйственных и других сооружений.

Рабочее колесо вентилятора располагается горизонтально на вертикальной оси. Промышленность изготовляет следующие вентиляторы: крышные центробежные КЦЗ-90 № 4,5 и 6,3; центробежные виброизолированные КЦ4-84-В № 8, 10, и 12; осевые с колесом ЦЗ-04 № 4, 5 и 6,а также осевые виброизолированные с колесом ЦЗ-04 № 8В и 12В.

Калориферами (рис. 8.4) называют установки, предназначенные для нагревания воздуха в системах воздушного отопления и приточной вентиляции с использованием в качестве греющей среды горячей воды или пара. По движению теплоносителя по трубам калориферы подразделяют на одно- и многоходовые; по виду оребрения – на пластинчатые, спирально- навивные и накатные; по числу трубок по ходу воздуха – на малой модели – М (2шт), средней модели - С (3шт) и большой модели – Б (4шт); по материалу трубок – на стальные и биметаллические. В зависимости от габаритных присоединительных размеров калориферам присваивают номера от 1 до 12.

Воздуховоды круглого или прямоугольного сечения применяют для перемещения воздуха в вентиляционных установках. Воздуховоды и фасонные части к ним изготовляют в соответствии с Инструкцией по применению и расчету воздуховодов из унифицированных деталей для систем вентиляции, воздушного отопления и кондиционирования воздуха (ВСН 353-75).

Для воздуховодо, по которым транспортируется воздух с примесью газов и паров, вызывающих коррозию стали, рекомендуются следующие антикоррозионные покрытия и материалы :

- мастика битуминоль – для защиты от действия воздуха, содержащего окислы азота, сернистый газ, пары аммиака, соляной и других кислот при температуре от –20 до +60ºС. ею не следует пользоваться при наличие в воздухе примесей сильных окислителей (хромового ангидрида, тумана крепкой азотной кислоты, а также органических растворителей – бензола, ксилола и др.);

- бакелитовые лаки – для защиты воздуховодов от действия паров кислот, спирта (метилового и этилового), толуола и бензола; применяют при температуре воздуха до 120ºС;

- перхлорвиниловые лаки, грунты и эмали – обладают стойкостью к агрессивным средам (кислым, нейтральным и щелочным) при температурах до 60ºС и к действию влаги, но неустойчивы к хлорированным углеводородам.

При перемещении пыли ответвления от воздуховодов должны быть присоединены таким образом, чтобы исключить возможность засорения их материалами, транспортируемыми из магистралей.

Воздухораспределители, предназначенные для подачи воздуха из системы вентиляции или воздушного отопления в обслуживаемое помещение, изготовляют нескольких типов (рис. 8.6).

Эжекционные центробежные (ВЭЦ) потолочные ВЭПв правого и левого исполнений; эжекционные потолочные (ВЭПв ) нескольких типоразмеров;

эжекционные пристенные (ВЭП) с декоративной решеткой и без нее.

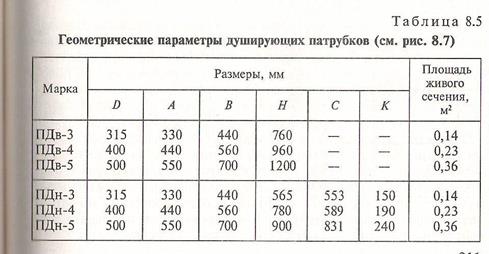

Душирующие патрубки (рис. 8.7) с верхним (ПДв) и нижним (ПДн) подводом воздуха без увлажнения предназначены для создания требуемыз параметров воздуха на рабочих местах, подверженных тепловому облучению.

Оборудование для очистки воздуха от пыли

Очистку воздуха от примесей производят как при подаче наружного воздуха в помещение, так и при удалении загрязненного воздуха из помещения. В первом случае обеспечивается защита работающих, во втором – окружающей среды.

Степень очистки, %, воздуха от пыли, обычно называемую эффективностью пылеулавливания, определяют по формуле:

G2 - G1

η = -------------- 100

G2

где G2 - концентрация пыли в воздухе до очистки, мг/м3;

G1 - концентрация пыли в воздухе после очистки, мг/м3.

Очистка воздуха от пыли может быть грубой, средней или тонкой.

При грубой очистке из воздуха улавливается только крупная пыль с размерами частиц более 50мкм, степень очистки сравнительно невысока – 70-85%. При средней очистке задерживается пыль с размерами частиц до 50 мкм, степень очистки возрастает до 85-95%. Тонкая очистка позволяет улавливать пыль с размерами частиц менее 10мкм, степень очистки при этом более 95%. Если пыль неядовита, воздух после тонкой очистки может быть возвращен в помещение (рециркуляция воздуха).

Для грубой и средней очистки широко используют различные пылеуловители , принцип действия которых основан на резком уменьшении скорости движения загрязненного воздуха (пылеосадочные камеры) или изменении направления его движения (инерционные пылеуловители), в результате чего пылинки под действием сил тяжести в первом случае и инерционных сил во втором случае оседают на дно пылеулавливающего устройства или попадают в специальный сборник пыли.

Наиболее широкое применение в промышленности благодаря дешевизне конструкции, малым размерам и простоте обслуживания получили циклоны (рис. 8.8), в которых отделение пыли происходит под действием центробежных сил, возникающих при повороте воздуха с большой скоростью. Пыль прижимается к стенкам циклона и под воздействием своего веса скатывается к его нижней части. Скорость воздуха в подводящем патрубке составляет от 15 до 23 м/с.

Принцип действия электрических

пылеуловимтелей основан на способности частиц пыли принимать на себя электрический заряд. Запыленный воздух пропускается между электродами, в результате чего частички пыли получают определенный заряд и стремятся осесть на электроде противоположной полярности. Эти электроды периодически встряхивают специальным устройством, пыль оседает в бункере и затем удаляется. Для средней и тонкой очистки воздуха от примесей широко используют фильтры, которые подразделяют на поглощающие и пористые.

К числу поглощающих фильтров относятся промывные камеры и орошаемые фильтры. В орошаемых фильтрах (ротоциклонах) (рис. 8.9) фильтрующий слой состоит из гравия, кокса или специальных фарфоровых колец, орошаемых водой. Проходя извилистый путь в слое наполнителя, частицы пыли прилипают к смоченным поверхностям и смываются протекающей водой.

В пористых фильтрах запыленный воздух пропускается через слой зернистого или волокнистого материала, сеток, ткани.

Очистка воздуха основана на том, что пыль задерживается в промежутках между частичками или волокнами фильтрующего материала. Наиболее широкое применение нашли матерчатые фильтры, в которых фильтрующим материалом являются шерстяные ткани (фланель, байка и др.), хлопчатобумажные заменители, а также ткань из стекловолокна. Эффективность пылеулавливания матерчатых фильтров высока – около 98…99,5%, однако при высоком пылесодержании поступающего воздуха пыль быстро покрывает ткань рукавов и фильтры нуждаются в частом встряхивании. Более рациональной в таких случаях является двухступенчатая очистка, при которой воздух последовательно проходит через два пылеуловителя или фильтра. В качестве фильтра грубой очистки могут применяться циклоны, в качестве фильтров тонкой очистки – матерчатые фильтры.

Чтобы правильно выбрать фильтр или пылеуловитель, необходимо знать количество пыли, содержащейся в воздухе, требуемую степень очистки воздуха от пыли, характер пыли, размеры частиц и их удельный вес, а также размеры помещения, в котором должен быть установлен фильтр. В каждом случае выбор типа фильтра, его размеров, а также конструктивной компоновки всей установки обосновывают технико-экономическими расчетами.

Размещение оборудования вентиляционных систем

Размещать оборудование систем общеобменной вентиляции не разрешается в следующих обслуживаемых помещениях:

- категорий А и Б (кроме оборудования воздушных и воздушно-тепловых завес с рециркуляцией и без рециркуляции воздуха);

- категории В, если расход воздуха в системе превышает 40 тыс. м3/ч;

в жилых, общественных и административно-бытовых зданиях (кроме оборудования с расходом воздуха 10 тыс. м3/ч и менее).

Размещать оборудование систем аврийной вентиляции и местных отсосов можно в обслуживаемых ими помещениях. В складах, кладовых и других помещениях, доступ в которые ограничен, можно размещать только оборудование воздушных и воздушно-тепловых завес при использовании в качестве теплоносителя воды или пара. Оборудование систем приточной вентиляции (рис. 8.10) и кондиционирования не следует размещать в помещениях, в которых не допускается рециркуляция воздуха.

Оборудование систем вентиляции для помещений категорий А и Б, а также оборудование систем местных отсосов взрывоопасных смесей нельзя размещать в подвальных помещениях.

Фильтры первой очистки приточного воздуха от пыли нужно размещать до воздухонагревателей, фильтры втрой степени очистки – перед выпуском воздуха в помещение. Масляные фильтры для очистки приточного воздуха целесообразно размещать в после воздухонагревателей в местностях с расчетной температурой наружного воздуха -25ºС и ниже (параметры Б).

Пылеуловители для сухой очистки взрывоопасной пылевоздушной смеси устанавливают, как правило, перед вентиляторами.

Вне производственных зданий пылеуловители вместе с вентилятором размещают открыто на расстоянии не менее 10м от стен или в отдельных зданиях. Пылеуловители для мокрой очистки пылевоздушной смеси,как правило, размещают в отапливаемых помещениях, но можно размещать их и вне отапливаемых помещений или вне зданий, предусматривая при этом мероприятия, предотвращающие размораживание водяной системы.

Оборудование приточной вентиляции, обслуживающей помещения категорий А и Б, не допускается размещать в общем помещении с оборудованием вытяжных систем, а также с оборудованием приточных систем с рециркуляцией воздуха.

Оборудование систем с воздуховоздушными теплоутилизаторами, использующими теплоту (холод) воздуха помещений категорий А и Б для нагревания (охлаждения) приточного воздуха этих помещений, не допускается размещать в общем помещении вместе с оборудованием систем, обслуживающих помещения категорий Г, Д и административно-бытовые помещения. На воздуховодах приточных систем, обслуживающих помещения категорий А и Б, а также комнаты отдыха, обогрева работающих и конторы мастера, расположенные в этих помещениях, предусматривают обратные взрывозащищенные клапаны в местах пересечения воздуховодами ограждений помещений для вентиляционного оборудования.

Оборудование вытяжных систем, удаляющих воздух, который имеет резкий или неприятный запах (уборные, курительные и др.), нельзя размещать в общем помещении для вентиляционного оборудования вместе с оборудованием для приточных систем.

Оборудование вытяжных систем общеобменной вентиляции, обслуживающих помещения категорий А и Б, не разрешается размещать в общем помещении для вентиляционного оборудования вместе с оборудованием для других систем.

Оборудование вытяжных систем общеобменной вентиляции для помещений категорий А и Б, допускается размещать в общем помещении для вентиляционного оборудования вместе с оборудованием местных отсосов взрывоопасных смесей без пылеуловителей или с мокрыми пылеуловителями, если в воздуховодах исключено отложение горючих веществ.

Оборудование систем местных отсосов взрывоопасных смесей нельзя размещать вместе с оборудованием других систем в общем помещении для вентиляционного оборудования.
