Неинеертирующий усилитель

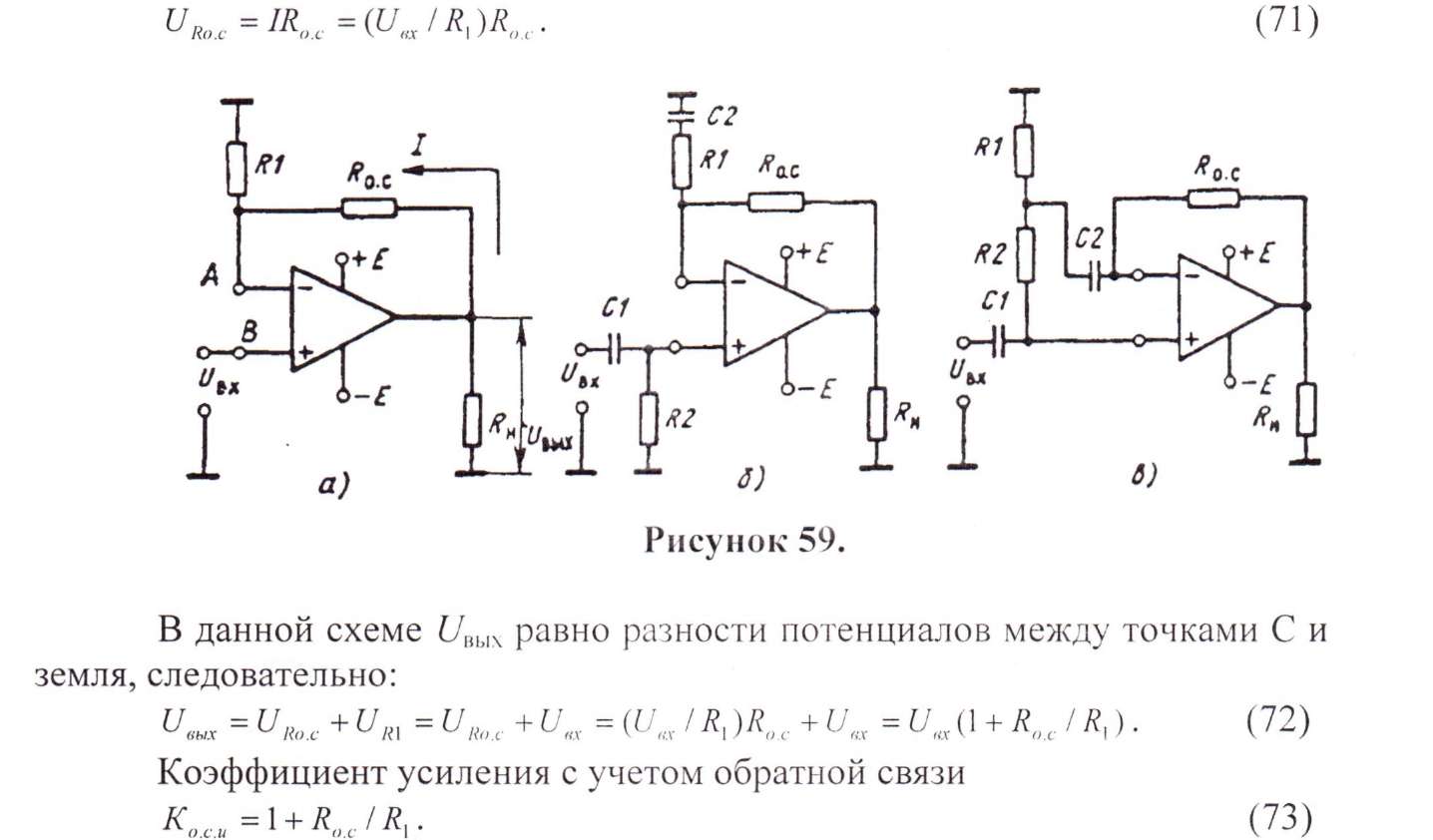

Отличие от предыдущей схемы заключается в том, что входное на­пряжение подается на неинвертирующий вход (рис. 59, а), а для того чтобы обратная связь была отрицательной, цепь обратной связи включают на ин­вертирующий вход. ООС, как нетрудно увидеть из схемы последовательная по напряжению. Глубина обратной связи




Для анализа примем те же допущения, что и в предыдущем случае, т. е. будем считать, что ид = U+ - U = 0 и ток и ток, потребляемый на входе ОУ, пренебрежительно мал. Отсюда потенциалы инвертирующего и неин- вертирующего входов равны между собой и, следовательно, равны U,.x, а ток l=UJRh Направление этого тока зависит от полярности Uax. Током между точками А и В пренебрегаем и считаем, что весь ток I потечет через Roc, создавая на нем падение напряжения









Он отличается от коэфициента в предыдущем случае на единицу. Главное достоинство Неинвертирующего усилителя перед инвентирующим в том, что у него резко увеличивается входное сопротивление, как в обычных




схемах с последовательной ООС, и может достигнуть сотен мегом, в то вре­мя как в схеме инвертирующего усилителя RHX уменьшается за счет парал­лельной ООС.

Для усиления сигнала переменного тока применяется схема рис. 58, б. Основные соотношения остаются те же, что и для усиления постоянного на­пряжения. Следует учесть, что наличие двух конденсаторов С1 и С2 увели­чивает коэффициент частотных искажений. R2 ставится для утечки постоян­ной составляющей входного тока ОУ, R2 должно быть очень большим сопро­тивлением, так как оно шунтирует очень большое входное сопротивление данного ОУ. Для того чтобы частично скомпенсировать влияние, можно применить схему рис. 59, в. В этой схеме Rвx увеличивается за счет дополни­тельной ООС, которая подана через R2 на инвертирующий вход. R2 и в этой схеме обеспечивает утечку постоянной составляющей, но так как разность потенциалов между входами близка к нулю, через R2 потечет очень незначи­тельный ток.

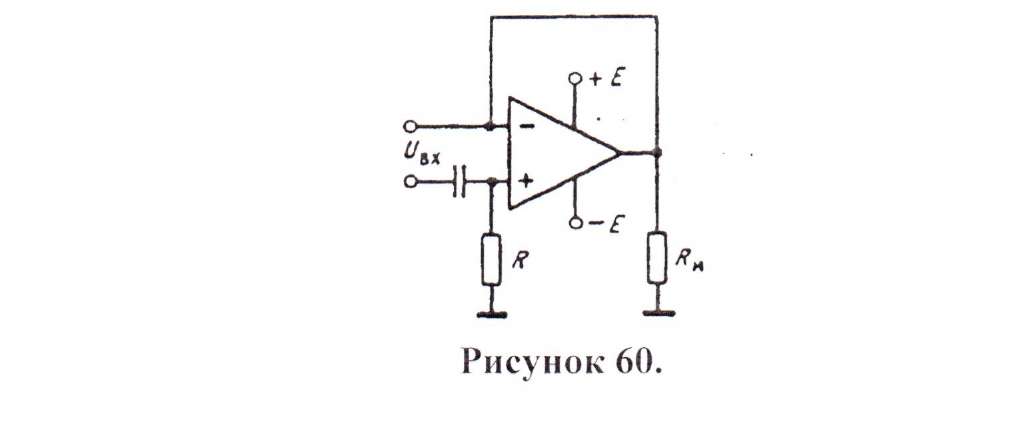

Если в схеме неинвертирующего усилителя создать 100%-ю ООС по напряжению, то получится ОУ - повторитель напряжения (рис. 60). В этой схеме Rox = 0, a R1 отсутствует. Входное сопротивление такой схемы состав­ляет десятки и сотни мегом, а выходное - единицы ом.




1.5. Схемы включения ОУ.

Используются две основные схемы включения ОУ: 1) с подачей на­пряжения на инвертирующий вход ОУ, охваченного обратной связью




2) с подачей напряжения на неинвертирующий вход



Однако в реальных схемах необходимо учитывать соотношения входных и выходных сопротивлений, возможную полосу частот и реальные зависимости требуют применения уточненных формул для каждой конкрет­ной схемы.
