Насос буровой НБ-125

Узлы и детали насосов.

Гидравлические коробки.

Гидрокоробки выполняются одноцилиндровыми или многоцилиндровыми. Двухцилиндровые насосы, как правило, снабжаются индивидуальными коробками для каждого цилиндра. В некоторых конструкциях индивидуальные коробки после сборки их со станиной соединяются болтовыми соединениями или сваркой. В многоцилиндровых насосах гидрокоробки нередко бывают исполнены в виде блока цилиндров.

В насосах низкого давления гидрокоробки отливают из чугуна. В насосах среднего и высокого давления используют стальные литые коробки, отдельные дефекты которых при изготовлении и эксплуатации могут быть устранены сваркой.

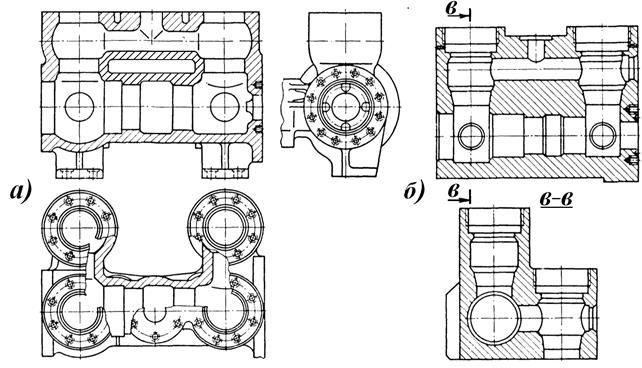

Рис. 13. Гидравлические коробки.

Стальные литые коробки (рис. 13 а) используют при давлении не свыше 25,0 МПа, а кованые (рис. 13 б) – при более высоком давлении. Фирмы США нередко используют ковано-сварные гидрокоробки.

Необходимо, чтобы нагнетательный клапан располагался в верхней части коробки, а форма каналов была такой, чтобы газ или воздух, скапливающийся в цилиндре, мог свободно удаляться во время хода нагнетания через клапан в нагнетательный трубопровод.
