Конструкции насосов.

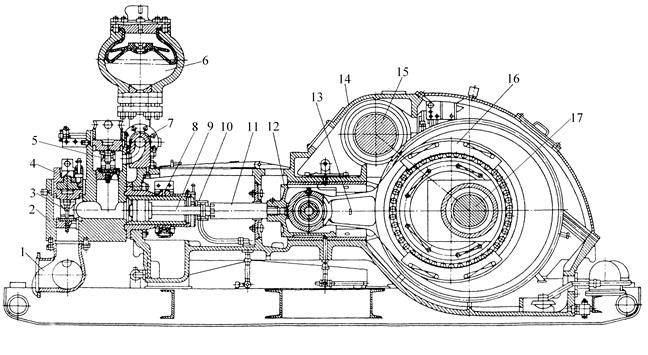

Рис. 11. Продольный разрез трехцилиндрового насоса НБТ-600.
1 — всасывающий коллектор; 2— крышка клапанной коробки; 3, 5 всасывающий и нагнетательный клапаны; 4 – крышка клапана; 6 – пневмокомпенсатор; 7 – нагнетательный коллектор; 8— цилиндровая втулка; 9 — шток; 10 – быстросъемный хомут; 11 — надшток; 12 — крейцкопф; 13 — шатун 14 — станина насоса; 15 —трансмиссионный вал; 16 — эксцентрик; 17 — коренной вал.
Насос НБТ-600 – трехцилиндровый, горизонтальный, приводной. Насос предназначен для нагнетания промывочной жидкости под высоким давлением в скважину при геологоразведочном и эксплуатационном бурении.
Рабочие параметры насоса приведены в таблице 1.
Таблица 1
| Диаметр поршня, мм | |||||||||
| Давление на выходе (паспортное), МПа | 11,3 | 12,7 | 14,3 | 16,2 | 18,7 | 21,6 | 25,0 | ||
| Число ходов в мин. | Мощность, кВт | Полезная мощность, кВт | Теоретическая подача, л/с | ||||||
| 42,9 | 38,3 | 33,9 | 29,8 | 26,0 | 22,3 | 19,1 | |||
| 39,7 | 35,4 | 31,4 | 27,6 | 24,0 | 20,7 | 17,7 | |||
| 36,5 | 32,6 | 28,9 | 25,4 | 22,1 | 19,0 | 16,2 | |||
| 31,8 | 28,3 | 25,1 | 22,1 | 19,2 | 16,6 | 14,1 |
Рис. 12. Буровой насос У8–6М
1 – поршень; 2 – цилиндровая втулка; 3 – крышка цилиндра; 4 – упорный стакан; 5 – нагнетательный клапан; 6 – корпус клапанной коробки; 7 – пневмокомпенсатор; 8 – сальниковое уплотнение штока; 9 – шток; 10 – корпус насоса; 11 – трансмиссионный вал; 12 – коренной вал; 13 – ведомая головка шатуна (эксцентрик); 14 – шатун; 15 – крейцкопф; 16 – направляющие крейцкопфа; 17 – надставка штока.
| Диаметр поршня, мм | ||||||||||
| Давление на выходе (паспортное), МПа | 10,0 | 11,1 | 12,5 | 14,3 | 16,3 | 19,0 | 22,3 | 25,0 | ||
| Число ходов в мин. | Мощность, кВт | Теоретическая подача, л/с | ||||||||
| привода | полезная | |||||||||
| 50, 9 | 45,5 | 40,4 | 35,5 | 31,0 | 26,7 | 22,7 | 18,9 | |||
| 46,2 | 41,4 | 36,9 | 32,2 | 28,1 | 24,2 | 17,2 | 17,2 | |||
| 42,3 | 37,9 | 33,8 | 29,5 | 25,7 | 22,2 | 15,7 | 15,6 | |||
| 38,4 | 34,4 | 30,7 | 26,8 | 23,4 | 20,2 | 14,3 | 14,1 |
Насос У8-6М – горизонтальный, приводной, двухцилиндровый, поршневой, двойного действия. Насос предназначен для нагнетания промывочной жидкости при бурении скважин и других технологических операций. Параметры насоса приведены в таблице 2.
Таблица 2
Передаточное число зубчатой пары – 4,92; диаметр штока – 80 мм; диаметр шкива – 1400 мм; число клиновых приводных ремней – 18; масса насоса – 27000 кг.
