Насосы. Общие сведения.

Как уже отмечалось ранее, прокачку бурового раствора и других жидкостей в циркуляционной системе буровой обеспечивают насосы поршневого или плунжерного типов. Рассмотрим принципиальную схему и принцип действия простейшего насоса – одноцилиндрового, одинарного действия. Разумеется, в практике такой насос, а тем более на буровой, не встречается, однако изучение его устройства и прин­ципа действия поможет изучить более сложный насос.

На рис. 2 приведена принципиальная схема одноцилиндрового поршне­вого приводного насоса простого действия. Детали, отмеченные позициями с 1 по 8, относятся к гидравлической части насоса, а с 10 по 15 – к приводной. Шток насоса 9 служит связующим звеном между приводной и гидравлической частями насоса. Приводная часть обеспечивает преобразование вращательного движения в возвратно-поступательное перемещение поршня или плунжера за счет кривошипно-шатунного механизма.

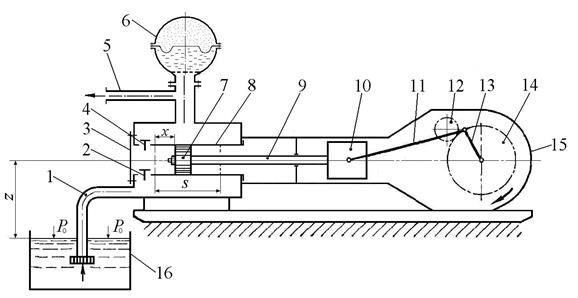

Рис. 2. Принципиальная схема одноцилиндрового поршневого насоса простого (или одинарного) действия. 1–патрубок входной; 2–клапан всасывающий; 3–крышка клапанной коробки; 4–клапан нагнетательный; 5–патрубок выходной; 6–пневмокомпенсатор; 7–поршень; 8–цилиндр; 9–шток; 10–крейцкопф; 11–шатун; 12–ведущее колесо; 13–криво­шип; 14–ведомое колесо; 15–корпус; 16–приемный резервуар.

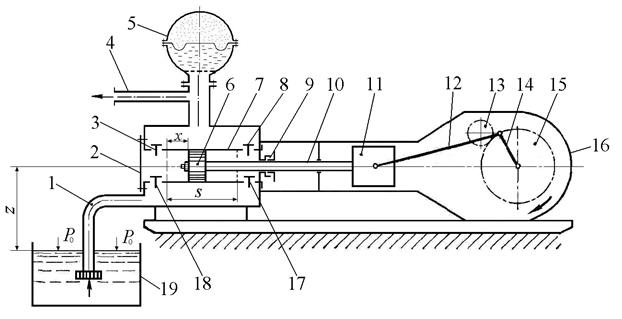

Рис. 3. Принципиальная схема одноцилиндрового поршневого насоса двойного действия. 1–входной патрубок; 2–крышка клапанной коробки; 3, 8–клапан нагнетательный; 4–патрубок выходной; 5–пневмокомпенсатор; 6–поршень; 7–цилиндр; 9–уплотнение штока; 10–шток; 11–крейцкопф; 12–шатун; 13–ведущее колесо; 14–кривошип; 15– ведомое колесо; 16–корпус; 17, 18–всасывающий клапан; 19–приемный резервуар.

Насос, показанный на рисунке 2, при перемещении поршня 7 от крайнего левого положения к крайнему правому, обеспечивает всасывание жидкости, а при перемещении в обратном направлении – её нагнетание. При этом кривошип насоса поворачивается на один оборот, поэтому такой насос получил название насоса одинарного действия. У насоса приведенного на рисунке 3 за один полный поворот кривошипа процесс вса­сывания и нагнетания жидкости происходит дважды. Поэтому такой насос называется насосом двойного действия.

Насосы более сложной конструкции имеют не один цилиндр, а два или три. Для обеспечения равномерной подачи жидкости их кривошипы смещены друг относительно друга на некоторый угол.

На рисунке 4 приведена принципиальная схема двухцилиндрового насоса двойного действия.

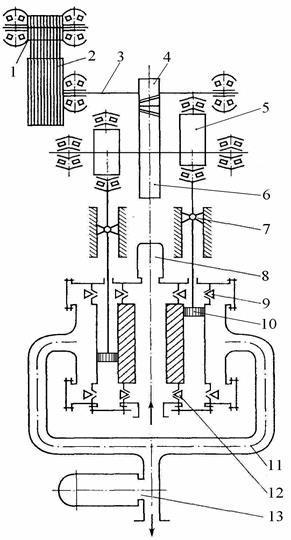

Рис. 4. Принципиальная схема двухцилиндрового насоса двойного действия.

1 – шкив трансмиссии; 2 – шкив насоса; 3 – трансмиссионный вал; 4 – ведущая шес­терня; 5 – эксцентрик; 6 – ведомая шестерня; 7 – крейцкопф; 8 – пневмокомпенсатор всасывания; 9 – клапан на­гнетательный; 10 – поршень; 11 – нагнетательный патрубок; 12 – клапан всасывающий; 13 – пневмо­компенсатор линии нагнетания.

3. Закон перемещения поршня.

Под законом перемещения поршня понимают зависимость пути, скорости и ускорения поршня от угла поворота кривошипа на любой момент времени t. Эти зависимости предопределяются размером и взаимным местоположением звеньев кривошипно-шатунного механизма (рис. 5).

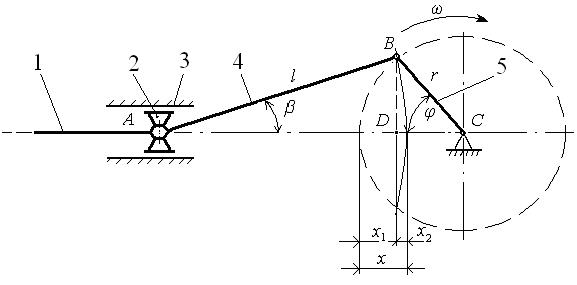

Рис. 5. Схема кривошипно-шатунного механизма.

1 – шток; 2 – крейцкопф; 3 – направляющая; 4 – шатун; 5 - кривошип

Рассматривая кривошипно-шатунный механизм представляется возможным определить путь х, проходимый поршнем насоса на любой момент времени t:

, (1)

где х₁ – путь, проходимый поршнем насоса, обусловленный поворотом кри­вошипа 5 длиной r вокруг оси (точка С); х₂ – путь, проходимый поршнем насоса, обусловленный поворотом шатуна 4 длиной l вокруг мгновенного цен­тра вращения (точка А); φ – угол поворота кривошипа, φ=ω·t; β – угол поворота шатуна; ω – угловая скорость кривошипа.

Рассматривая треугольники ΔАВD и ΔСВD можно записать:

(2) или , (3)

Выражая cosβ через sinφ и разлагая подкоренное выражение в ряд Макло­рена получим:

(4)

В связи с малостью третьим членом в выражении (4) можно пренебречь, то­гда:

(5)

Скорость поршня определим, взяв первую производную от перемещения (пути) поршня (выражение (5)) по времени: (6)

Ускорение поршня определим, взяв первую производную от скорости поршня (выражение (6)) по времени, или взяв вторую производную от пере-мещения поршня (выражение (5)) получим:

(7)

В формулах (6) и (7) знак плюс относится к ходу поршня вперед, т. е. при приближении его к оси вращения кривошипа, а знак минус– к ходу поршня назад.

При последними членами выражений (5), (6) и (7) можно пренеб­речь, тогда:

; (8)

; (9)

(10)

На рисунках 6 и 7 приведен соответственно графический вид выражений (9) и (10). Как видим из приведенных рисунков, максимальная скорость поршня наблюдается при угле поворота кривошипа φ равном 90^о и 270^о. Уско­рение поршня максимально при φ=0^о и φ=180^о.

Рис. 6. График скорости поршня

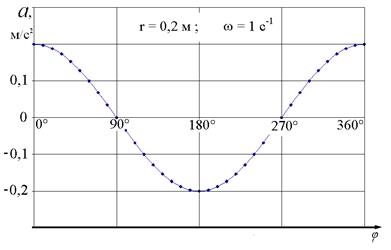

Рис. 7. График ускорения поршня.
