Топологические матрицы графов

Геометрия любого графа может быть описана несколькими матрицами. При расчетах наиболее часто используют следующие названия матриц: матрицу соединений (узловая матрица), контурную матрицу, матрицу главных сечений, матрицы параметров ветвей.

Узловая матрица (А). Рассмотрим направленный граф электрической цепи. Составим и заполним таблицу согласно правилам: - если ветвь графа направлена от узла, то в клетку пересечения их нумераций вписывается +1; - если ветвь графа направлена к узлу, то в клетку пересечения их нумераций вписывается −1; - если ветвь графа не связана с узлом, то в клетку пересечения их нумераций вписывается 0.



Таблица

У з л ы В е т в и
+1 +1 −1
−1 +1 +1
−1 −1 +1
+1 −1 −1



Согласно заполненной таблице запишем полную узловую матрицу:

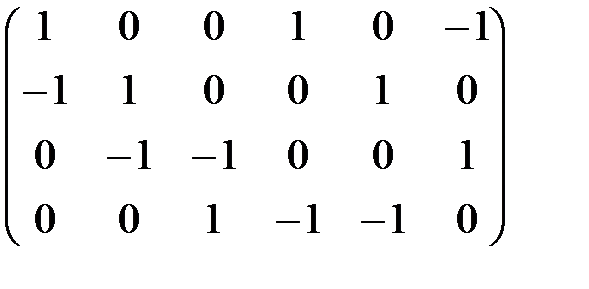

АП = ,

которая и определяет схему электрической цепи.

Из матрицы АП следует, что сумма чисел в любом столбце равна нулю, поэтому одна из ее строк является зависимой. В этом случае матрицу АП заменяют матрицей Апутем вычеркивания любой строки из матрицы АП. Узел, из которого исключается строка, принято называть базисным. У графа такой узел обозначается через ноль. Тогда размер матрицы Аравен . В нашем случае размер матрицы А будет: .





Контурная матрица (В). Данный граф имеет три главных контура. Направления контуров соответствуют направлениям ветвей связи:   - первый контур образован ветвями дерева 5,4 и ветвью связи 1;   - второй контур образован ветвями дерева 3,5 и ветвью связи 2;   - третий контур образован ветвями дерева 4,3и ветвью связи 6.
I
II
III

Составим соответствующую таблицу:

Контуры В е т в и
I +1 −1 +1
II +1 −1 −1
III +1 +1 +1



Согласно заполненной таблице запишем матрицу главных контуров (контурная матрица):

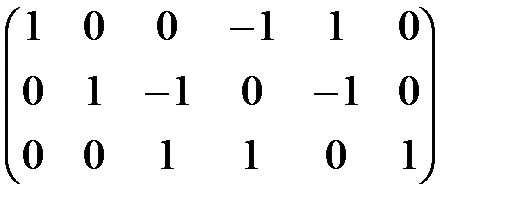

В = .



Размер контурной матрицы В: .



Матрица главных сечений (Q). Для графа и выбранного дерева с ветвями 1,5,2составим таблицу согласно правилам:   - если в данном сечении ветвь связи имеет то же направление что и дерева, то в клетку пересечений вписывается +1; - если направление ветви связи в данном сечении не совпадает с направлением ветви дерева, то в клетку пересечений вписывается −1; - ветви не входящие в данное сечение, отмечаются 0.
I
II
V



Таблица

Главное сечение В е т в и
I +1 +1 −1
II +1 +1 −1
V −1 +1 +1



Согласно заполненной таблице запишем матрицу главных сечений:

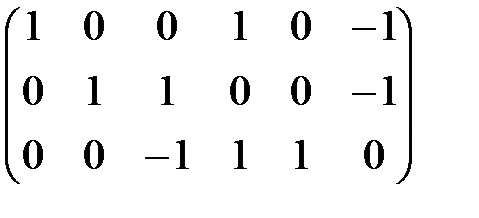

Q = .

Размер матрицы главных сечений Q: .

Матрица сопротивлений ветвей (ZB). В этой матрице номера строк и столбцов соответствуют номерам ветвей. Поэтому матрица сопротивлений, при отсутствии взаимных связей ветвей, всегда квадратная и по ее диагонали записывают собственные сопротивления ветвей. Такая матрица называется диагональной. Пусть задан граф, для которого требуется составить матрицу контурных сопротивлений.
I
II
III

Для заданного графа организуем контурную матрицу:

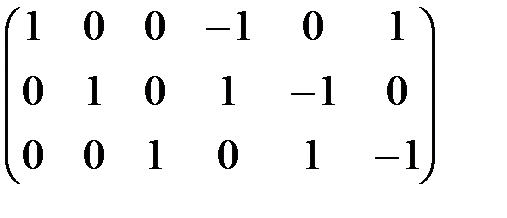

В = .



Матрица сопротивлений ветвей будет диагональной размером :

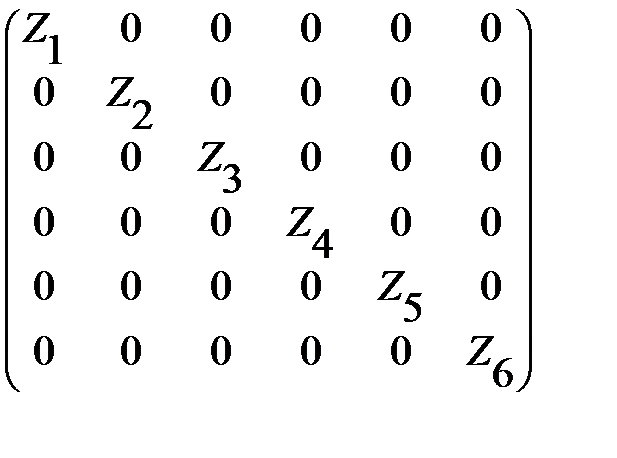

ZB = .

Далее находим произведение матрицы ZB и транспонированной (когда строки и столбцы меняются местами) контурной матрицы ВТ:

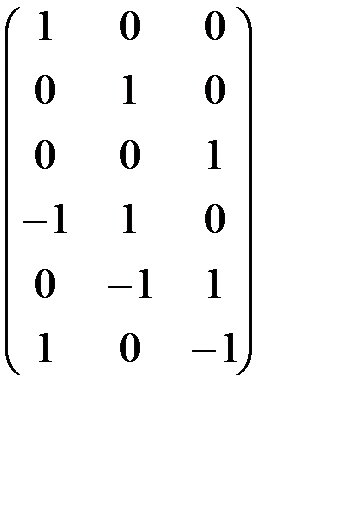

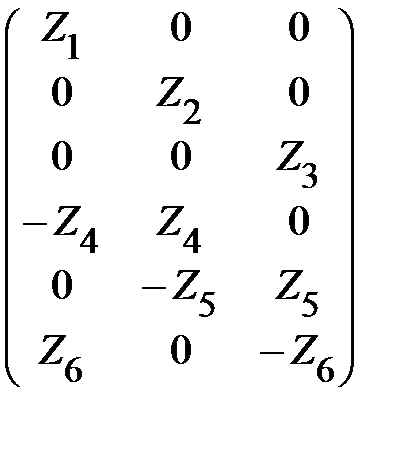

ZBBT = = .



Матрицу контурных сопротивлений определит тройное матричное произведение:

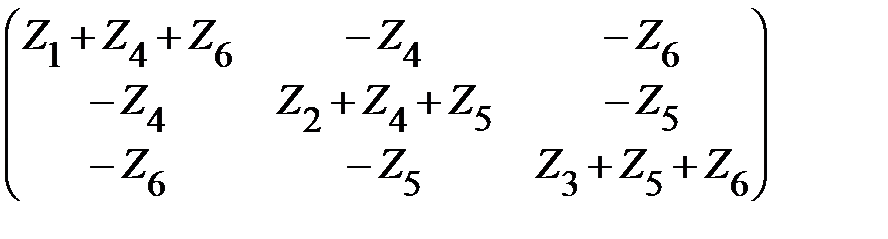

ZK = B ZBBT = =



= .



Матрица проводимостей ветвей (YB) - эта матрица будет так же диагональной, но обратной относительно матрицы сопротивлений:

YB = .

Матрицу узловых проводимостей определит тройное матричное произведение:

Yq = AGBAT

Матрицы источников ЭДС (Е) и токов (J) -это столбцовые матрицы, число строк в которых равно числу ветвей графа:

; .
