Устройство транзистора

Биполярный транзистор в своей основе содержит три слоя полупроводника (p-n-p или n-p-n) и соответственно 2 p-n перехода. Средний слой и соответствующий вывод называют базой, один из крайних слоев называется коллектором, а другой крайний слой – эммитером.

Транзистор называют биполярным, так как в процессе протекания электрического тока участвуют носители электричества двух знаков – электроны и дырки.

Транзисторы типа n-p-n получили наибольшее распространение по сравнению с p-n-p, так как обычно имеют лучшие параметры.

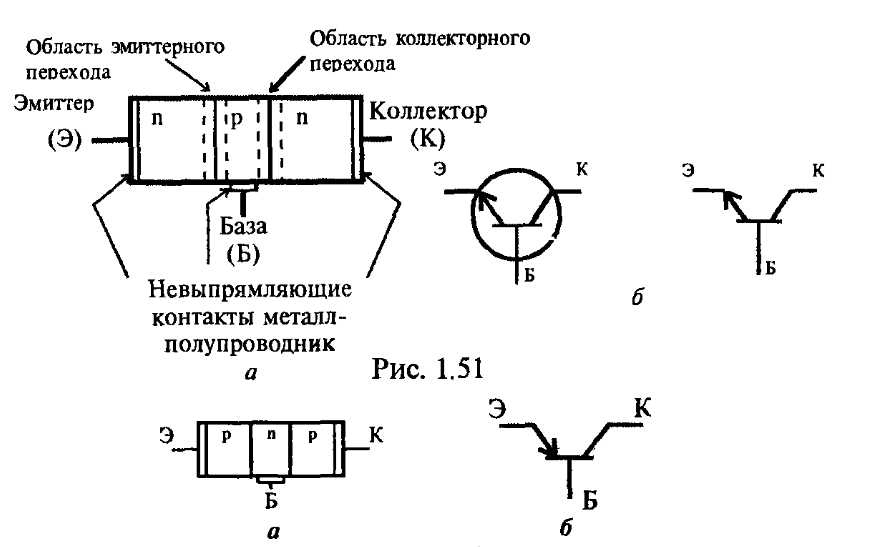

Своеобразие транзистора определяется особенностями его конструкции. Основными элементами транзистора являются два соединенных p-n перехода. Формальное представление структуры транзистора, приведено на рисунке.

Лекция 7 Варианты включения биполярных транзисторов. Основные характеристики.

Цель обучающая:

1. Усвоение обучающимися знаний по теме урока.

Цель развивающая:

1. Развитие аналитического, синтезирующего и абстрактного мышления, умений применять знания на практике.

2. Развитие умений учебного труда, инициативы, уверенности в своих силах.

3. Развитие умений действовать самостоятельно.
