Условия гашения дуги переменного тока

Рассмотрим цепь, у которой . Пусть контакты аппарата разошлись в точке а (рис.6).

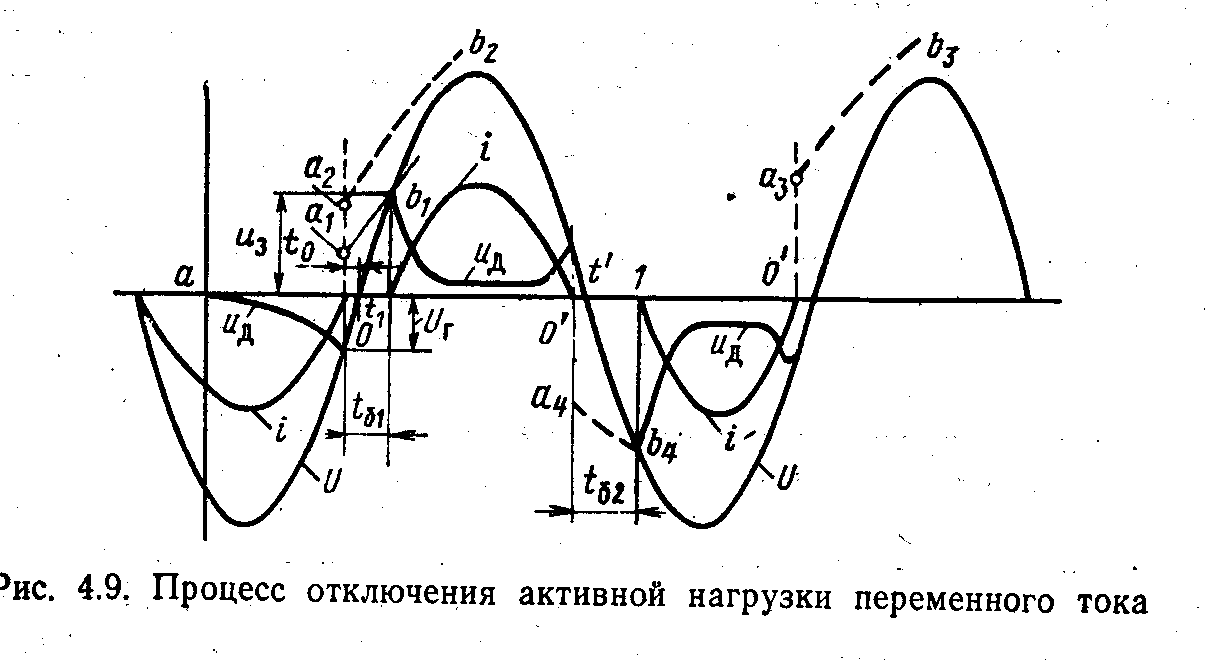

Рис.6. Процесс отключения активной нагрузки переменного тока

Между ними загорается дуга. К концу полупериода из-за уменьшения тока и воздействия дутогасительного устройства наблюдается увеличение сопротивления дугового промежутка и подъем напряжения на дуге. При подходе тока к нулю к дуге подводится малая мощность, температура ее уменьшается, что

с одной стороны, ведет к замедлению термической ионизации, с другой - способствует деионизации. Все это приводит к погасанию дуги. Напряжение, при котором дуга гаснет, называется напряжением или пиком гашения . Резкий подъем напряжения к концу полупериода ведет к тому, что ток в цепи обрывается до своего естественного прохождения через нуль.

После погасания дуги дуговой промежуток не превращается мгновенно в изоляционный, поскольку температура не снижается до нуля. В процессе гашения дуги число заряженных частиц в области дугового промежутка уменьшается; после гашения дуги сопротивление промежутка резко возрастает. При этом возрастает и электрическая прочность промежутка, т.е. такое напряжение, при котором происходит его электрический пробой.

После прохождения напряжения через нуль напряжение источника изменяет знак, и начинает расти по закону синусоиды.

Электрическая прочность промежутка начинает нарастать не с нуля, а со значения, соответствующего точке (начальная прочность промежутка). Начальная прочность и дальнейший рост прочности зависит от свойств ДУ: чем эффективней оно действует, тем больше начальная прочность, тем круче идет нарастание этой прочности.

В момент напряжение на промежутке пересекает кривую прочности b1. В этой точке дуга загорается вновь. Напряжение называется напряжением зажигания. В связи с тем, что ток в первой половине полуволны синусоидой возрастает, напряжение на дуге уменьшается. После прохождения током максимального значения напряжение на дуге начинает возрастать, поскольку ток уменьшается. Таким образом, кривая на дуге имеет седлообразную форму. При больших токах из-за сильной термической ионизации почти на протяжении всего полупериода горения дуги напряжение не изменяется. Только в начале и конце полупериода появляются пики зажигания и гашения.

В точке О дуга вновь гаснет и происходят процессы, аналогичные списанным раннее.
