Конструктивные формы резьбовых соединений

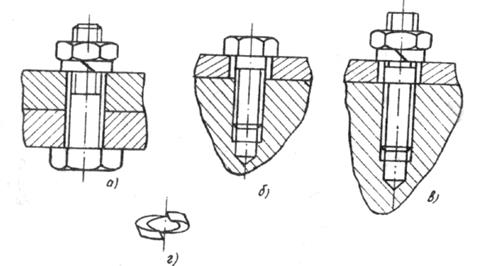

Основными резьбовыми соединениями являются соединения болтами, винтами, шпильками (Рисунок 103):

а) Болтовые соединения - наиболее простые и дешевые. Применяются для скрепления деталей небольшой толщины в паре с гайкой.

Болты бывают общего и специального назначения.

Болты общего назначения стандартизированы и делятся на 3 группы: нормальной точности, повышенной точности, грубой точности. Обозначение: Болт М 18 х 60 36 ГОСТ 11708-82, где

60 - длина болта, 36 - класс прочности.

б) Соединения винтами - гайка отсутствует. Винт ввинчивается в резьбовое отверстие детали. Применяется для скрепления деталей, одна из которых имеет большую толщину. Крепежные винты изготавливают с головкой под ключ или под отвертку.

Обозначение: Винт М 18 х 45 46 ГОСТ 1491-80.

в) Соединения шпильками. Шпильки представляют собой стержни, имеющие резьбу на обоих концах. Применяются когда по условиям эксплуатации требуется частая разборка соединения деталей, одна из которых имеет большую толщину. Шпильку ввинчивают в деталь при помощи гайки, навинченной поверх другой гайки или при помощи шпильковерта.

Обозначение: Шпилька М 18 100 20/40 46

20 - длина ввинчиваемого конца; 40 - длина резьбового конца.

Рис102

Гайки делятся на следующие пилы: шестигранные, квадратные, корончатые, прорезные, гайки-барашки и круглые. Они бывают нормальной и повышенной точности. Все вилы гаек стандарт стандартизованы. Обозначение. Гайка М 18. 5 ГОСТ 5915-70, 5 - класс прочности.

Шайбы - закладываются под ганку пли головку болта (винта) для увеличения опорной поверхности (плоские шайбы). Шайбы стандартизованы. Обозначение: Шайба 18. 36 ГОСТ 397-79 (обыкновенная).

(Рисунок 102 г)- Шайба 18. 65 ГОСТ 397-79 (гроверная).

Сборки и разборки резьбовых соединений производятся с помощью соответствующих ключей. Размеры мест под гаечные ключи стандартизированы ГОСТ 13682-80.

При сборке (при затягивании гаек) болты, винты, шпильки подвергаются растяжению с силой .
