Стабилизация напряжения

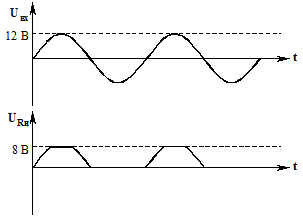

U_ст = 8 В

При U_вх < U_ст стабилитрон закрыт.

Условия, чтобы стабилитрон не выходил из режима стабилизации:

1. Условие снизу:

U_{вх. min} > U_ст + R_б (I_{ст. min} + U_ст / R_н)

2. Условие сверху:

(U_{вх. max} - U_ст ) / R_б < I_{ст. max} + U_ст /R_н

Передаточная характеристика схемы - зависимость U_вых = f (U_вх):
