Полупроводниковые диоды. Диод - полупроводниковый прибор с одним p-n переходом и двумя выводами для подсоединения к внешней цепи.
Диод - полупроводниковый прибор с одним p-n переходом и двумя выводами для подсоединения к внешней цепи.
Условное обозначение:
Математически ВАХ диода описывается выражением:
При U << 0, Iд = - I0
jT - тепловой потенциал
(постоянный при посто-
янной температуре)
Идеальный диод:
R0 = Rp + Rn
Пробой - процесс значительного уменьшения обратного сопротивления p-n перхода при возрастании обратного тока.
Механизм теплового пробоя:
Идеализация p-n перехода:
1.
U > 0, Rдиода = 0
U < 0, Rдиода = ¥
2.
В случае данной идеализации реальный диод заменяется:
U < j0, ид. диод закрыт, Rд = ¥
U > j0, ид. диод открыт, Rд = 0
3.
В случае данной идеализации реальный диод заменяется:
P-n переход представляет собой еще и конденсатор.
В p-n переходе выделяют 2 вида емкости:
1. Барьерная емкость
Изменение тока обусловлено перезарядом емкости.
Емкость, обусловленная изменением объемного заряда при отрицательном U называется барьерной.
Если |U|, то Cб ¯
Эквивалентная схема при обратном напряжении на диоде:
2. Диффузионная емкость
Пример выпрямителя:
Положительная полуволна:
Rд. пр » 0
URн » Uвх
Отрицательная полуволна:
Rд. обр >> Rн
Uд » Uвх
URн » 0

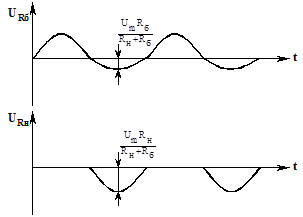

Диод явл. частотно-зависимым элементом.
Если w, то выброс тока увеличивается
¯Uср и Uср ® 0.
Максимальная рабочая частота fmax - это частота, на которой Uср уменьшается на 30 % по сравнению с первоначальным значением.
ТКН - температурный коэффициент напряжений.
На выпрямительных диодах строится ограничители, когда на выходе нужно получить напряжение специальной формы.
