Сумматоры.

Сумматор – комбинационная интегральная схема, предназначенная для выполнения операций сложения двух двоичных чисел в двоично-десятичном или двоичном коде.

УГО:

А, В – введенная двоичная информация (одноразрядные двоичные числа);

Ci (carry in) – ввод переноса;

S – вывод суммы;

Р (Co – carry out) – вывод переноса/полусуммы.

Таблица состояний для одноразрядного сумматора:

ФАЛ:

Структурная схема:

Одноразрядный сумматор включает в себя 1 элемент «ИЛИ», 2 – «И» и 1 – «НЕ».

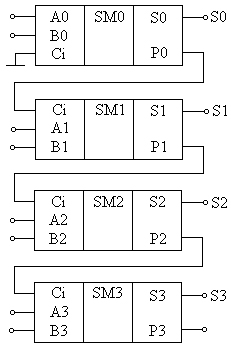

Для построения многоразрядных сумматоров используется набор одноразрядных сумматоров, соединенных определенным образом, причем количество сумматоров равно числу складываемых разрядов. Рассмотрим 4ех-разрядный сумматор – К134ИМ5.

УГО:

При построении сумматоров действует следующий принцип: свободные входы заземлить, а для свободных выходов организовать х.х., т.е. никуда не подключать.

Область применения: в арифметико-логических устройствах, которые могут быть как самостоятельными ИС, так и входными составляющими МП.

2.4.5. Компараторы (compare – сравнивать).

Компаратор – КИС, предназначенная для сравнения двух двоичных чисел.

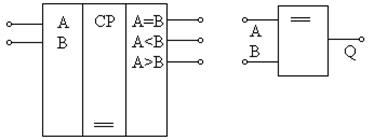

УГО:

Таблица состояний:

ФАЛ:

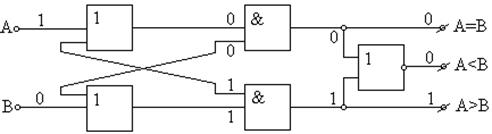

Внутренняя структурная схема включает в себя 2 элемента «НЕ», 2 – «И», 1 – «ИЛИ НЕ».

Условное обозначение: R564ИП2

Область применения:

1. для выбора заданного числа в цифровой последовательности;
2. для задания нужного времени в часах;
3. для организации условных переходов в программирующих схемах МП-систем.
