Транзистор в ключевом режиме работы.
Транзистор является одним из наиболее распространенных элементов бесконтактных переключающих устройств. Режим работы транзистора в переключающем устройстве обычно называют ключевым.Он характерен тем, что транзистор в процессе работы периодически переходит из открытого состояния в запертое и наоборот, что соответствует двум состояниям переключающего устройства: "включено" и "выключено". Простейшая инаиболее распространенная схема ключа - схема с ОЭ(рис.12)
На графике показано семейство выходных статических характеристик. Величина 1К определяется главным образом величиной IБ.
Импульсный (ключевой) режим - это режим при котором рабочая точка перемещается из области отсечки в область насыщения, точки А и Б (рис.12).
Токи и напряжения в транзисторе в этом случае изменяются в широких пределах, поэтому такой режим называют еще режимом большого сигнала.

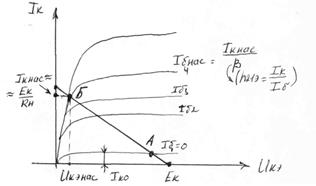

Рис.12 Импульсный режим работы БТ
