Нередко наряду с увеличением линейной скорости кровотока в участке сужения обнаруживают признаки повышения циркуляторного сопротивления сосуда в виде нарастания величины индекса пульсации (PI), индекса циркуляторного сопротивления (IR) и снижения величины максимального диастолического пика (D_max).

Рис. 4.39. Определение основных количественных показателей, характеризующих спектр допплеровского сигнала (схема). S max — максимальная амплитуда систолической волны, D max — максимальный диастолический пик скорости; A — скорость максимальной интенсивности кровотока (амплитуда наиболее ярких точек допплеровского спектра)

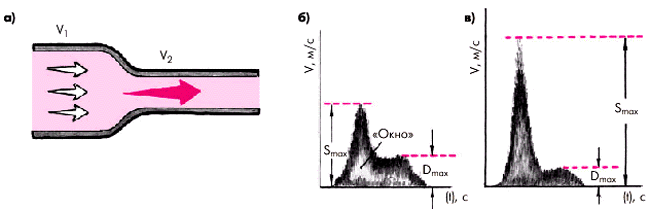

Рис. 4.40. Схема изменений линейной скорости кровотока (а) и спектры допплеровского сигнала, зарегистрированного в области нормального просвета артерии (б) и в месте ее сужения (в). Объяснение в тексте

Важным признаком сужения магистральной артерии при допплеровском исследовании является регистрация турбулентного потока с заметным расширением спектра как в систолу, так и в диастолу. Это сопровождается уменьшением амплитуды максимальной интенсивности кровотока (А) и, соответственно, увеличением индекса спектрального расширения (SB). На рис. 4.41, б приведен спектр допплеровского сигнала, зарегистрированный при умеренном сужении (менее 60%) магистральной артерии. Несмотря на отсутствие заметного увеличения максимальной систолической амплитуды линейной скорости, определяется широкое распределение частот и уменьшение площади “окна”, характерного для нормального ламинарного движения крови в магистральном сосуде (рис. 4.41, а), что является важным указанием на наличие турбулентного кровотока.

При критическом сужении просвета магистральной артерии на 90% и более пиковая систолическая частота значительно снижается. При полной окклюзии магистральной артерии ниже места окклюзии регистрируется спектр с типичными признаками так называемого коллатерального кровотока (рис. 4.42): низкая систолическая и относительно высокая диастолическая скорость со значительным уменьшением средней скорости кровотока и низкими значениями индекса пульсации (рис. 4.43).

Запомните 1. Наиболее достоверными признаками сужения магистральной артерии являются увеличение максимальной систолической амплитуды линейной скорости кровотока (Smax) и расширение спектра частот допплеровского сигнала (увеличение индекса спектрального расширения — SB) с исчезновением “окна”. 2. При окклюзии артерии ниже места окклюзии регистрируется коллатеральный тип кровотока, характеризующийся снижением Smax, средней скорости кровотока и индекса пульсации (PI) и относительным увеличением максимальной диастолической скорости (Dmax).

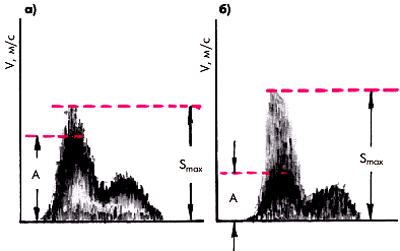

Рис. 4.41. Расширение спектра допплеровского сигнала при умеренном (менее 60%) сужении магистральной артерии (схема). а — нормальная допплерограмма; б — допплерограмма, зарегистрированная в области сужения. Объяснение и обозначения в тексте

Рис. 4.42. Схема коллатерального кровотока при окклюзии магистральной артерии (а) и изменение спектра допплеровского сигнала при локации ниже места окклюзии (б)

Рис. 4.43. Критический (90%) стеноз правой общей сонной артерии с атеросклеротической бляшкой по латеральной стенке артерии (а) и изменение допплеровского спектра потока крови (б). Объяснение в тексте
