Вопрос 41 Пневматический однопредельный датчик.

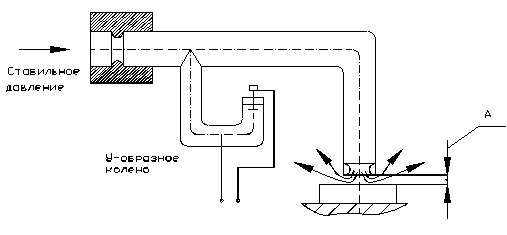

Рисунок 62 – Схема пневматического однопредельного датчика

Датчик предназначен для контроля детали по одному из предельных отклонений. Деталь подаётся в контрольную позицию и на неё подаётся сжатый воздух стабилизированного давления. Воздух идёт через калиброванные сопла, давление воздуха в датчике зависит от размера А, а он определяется фактическим размером самой детали.

Допустим деталь имеет верхний допустимый размер. При этом давление будет везде возрастать, в том числе и в у-образном колене, в котором залита токопроводящая жидкость.

В правой части колена есть регулируемый электроконтакт К. При возрастании давления уровень жидкости в левой части колена понижается, а в правой части – повышается до тех пор, пока не замкнётся электроконтакт, при замыкании которого замкнётся и цепь управления.

“–” в качестве жидкости применяют ртуть, которая вредна, особенно при выплёскивании в моменты резкого перепада давления.

“–” работа по одному предельному значению.

Для сортировки деталей на группы по их размерам была разработана многопредельная конструкция датчика.

Он такой же как и первый, но количество у-образных колен равно числу групп и позволяет сортировать детали.

“+” расширяются возможности применения датчика.
