Триггер



Триггер – это импульсное устройство, имеющее два устойчивых состояния равновесия, представляет собой элементарную ячейку памяти, по структуре представляет собой двухкаскадный ключ с резистивными коллекторными связями между каскадами.

Рис.8.1. Принципиальная схема триггера



1 – е состояние: транзистор 1 – насыщен, 2 – закрыт.

2 – е состояние: транзистор 1 – закрыт, 2 – насыщен.

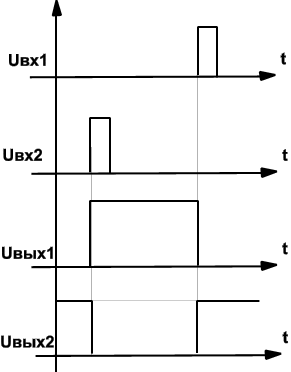

Рис.8.2. Временные диаграммы работы триггера



1 – е состояние:

На коллекторе транзистора 2, имеется положительное напряжение ≈ Uпит. Это напряжение через сопротивление Rб1 подано на базу уже открытого транзистора VT1 и подтверждает его открытое состояние. Напряжение на коллекторе транзистора 1 в идеальном случае = 0 и через Rб2 подается на базу транзистора 2. Таким образом это состояние триггера является устойчивым, и при отсутствии внешних сигналов, триггер может находиться в этом состоянии сколь угодно долго.

Предположим на базу транзистора 2 подали положительное отпирающее напряжение, транзистор 2 начнет открываться, напряжение на его коллекторе начнет падать. Уменьшение этого напряжения приводит к тому, что транзистор 1 начинает закрываться, следовательно напряжение на его коллекторе увеличивается и будучи поданным в базу транзистора 2, еще больше его открывает, т.е. в триггере существует положительная обратная связь, в результате которой после воздействия входного импульса триггер отпирается, т.е. скачком перейдет в другое состояние равновесия. В этом состоянии триггер может находиться сколь угодно долго до прихода следующего управляющего импульса, т.е. можно говорить, что триггер хранит информацию об управляющем импульсе.

Для того, чтобы надежно запирать транзисторы применяют схемы смещения. И кроме того параллельные Rб1,2 включают конденсаторы.
