D-триггер. Д - триггер или триггер задержки (delay) передает на выход информацию, поступающую на вход при появлении тактового импульса
Д - триггер или триггер задержки (delay) передает на выход информацию, поступающую на вход при появлении тактового импульса, поэтому момент смены выходной информации несколько задерживается относительно момента смены входной информации. Логика работы Д-триггера определяется уравнением Qt+1=D. Д - триггер помимо тактового входа имеет только один вход Д=J=
. Сигнал на входе Д запоминается в момент тактового импульса и хранится до следующего тактового импульса. Поэтому Д-триггер является элементом памяти, находит широкое применение в регистрах.
 |

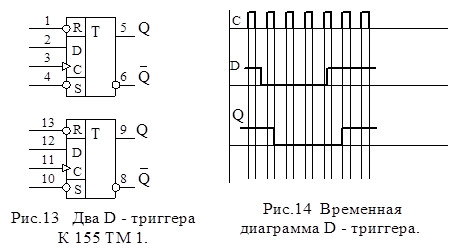

Микросхема К155ТМ2 содержит в корпусе два Д-триггера. Обозначение на. рис.1З, таблица истинности - табл.4, временная диаграмма - рис. 14.
Таблица 4
Таблица истинности Д-триггера К155ТМ2
| Режим работы | Вход | Выход | ||||
|
| С | D |
|
| |
| Асинхронная установка | H | H | ||||
| Асинхронный сброс | H | H | ||||
| Неопределенность | H | H | ||||
 Загрузка 1 (установка)
| ||||||
 Загрузка 0 (сброс)
|
Обозначение: Н - неопределенное (любое) состояние,
- фронт тактового импульса.
Входы и - асинхронные установочные с низким активным уровнем. Сбрасывают состояние триггера независимо от сигнала на тактовом входе. Если состояние = = 0, состояние Q и неопределенно. Информация на выход Q и при наличии входного Д и тактового С сигнала передается только при = =1. Сигнал Д передается на выходы Q и по фронту тактового импульса.
