Выключение



В момент t4 подан импульс запирающего напряжения.

На этапе t4, t5 происходит накопление заряда в базе при этом IК = IКН, а ток базы определяется уравнением: .

На этапе t4, t6 происходит формирование импульса среза tср, находится аналогично. И уменьшается с увеличением отрицательного тока базы.

Соответственно из этих условий вытекает один из способов увеличения быстродействия ключей, он называется метод формирования оптимального тока базы.

Оптимальная форма тока будет иметь следующий вид:



Рис.7.4. Оптимальная форма тока



t1, t2 - соответствует формированию тока импульса Iб >> Iбн

t2, t3 - задана длительностью импульса IбIбн

t3, t4 – этап формирования среза Iб << 0



Практически эта диаграмма может быть реализована путем добавления форсирующего конденсатора в цепь базы.

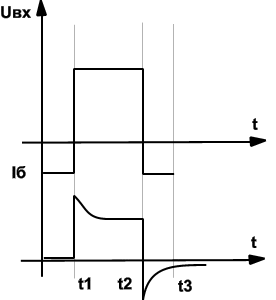

Рис.7.5. Временная диаграмма схемы включения
