Мультивибратор

Рис.8.3. Принципиальная схема мультивибратора



- включен транзистор.

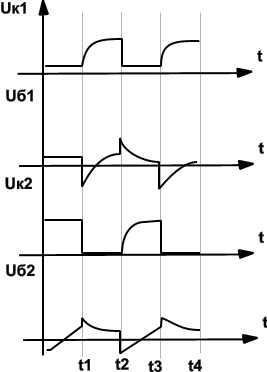

Рис.8.4. Временные диаграммы работы мультивибратора



Мультивибратор – это устройство, имеющее два квазиравновесных состояния. Самопроизвольно переключается из одного состояния в другое, генерируя при этом импульсы прямоугольной формы.

Пусть в момент времени t1 транзистор 1 открыт, т.е. насыщен током текущим в его базу через сопротивление Rб1, а транзистор 2 за счет остаточного заряда на конденсаторе С2 – закрыт, ток протекающий по контуру - (+Е Rб1,2 открытый транзистор1, общая точка) разряжает конденсатор С2, потенциал на базе транзистора 2 растет и в момент времени t2 становится отпирающим, что приводит к тому, что транзистор 2 начинает открываться, появление коллекторного тока 2 вызывает снижение напряжения на его коллекторе. Это изменение через конденсатор С1 подается в базу транзистора 1. Благодаря усилению тока транзистором 2, изменение тока в цепи С1 оказывается достаточно велико чтобы транзистор 1 начал выходить из насыщения. Теперь ток, раньше проходивший через его коллекторную цепь начинает ответвляться через конденсатор С2 в базу транзистора 2, тем самым увеличивая процесс отпирания транзистора 2. Т.к. после отпирания транзистора 2 и по мере снижения тока транзистора 1, ток через конденсатор С1 становится все меньше тока транзистора 2 и транзистор 2 переходит в состояние насыщения, а транзистор 1 закрывается перед началом этого процесса, напряжение на конденсаторе С1 было равно примерно напряжению питания. Напряжение на С1 не может измениться за короткое время опрокидывания, поэтому скачок напряжения с коллектора 2 подается в базу транзистора 1, где возникает отрицательный потенциал, далее происходит разряд конденсатора С1, по цепи – (+Е Rб1С1 открытый транзистор 2, общая точка).

В момент времени t2 будет достигнуто отпирание транзистора 1 и схема снова опрокинется. Частота генерируемых колебаний при условии их полной симметричности, т.е. Rб1 = Rб2 = Rб, С1 = С2 = С, RK1 = RK2, частота определяется уравнением f0≈ 0,7 Rб*С.
