Индуктивный дифференциальный датчик (с измеряемым зазором)

Рис. Принципиальная схема преобразователя.

Изменение воздушного зазора преобразуется в изменение индуктивностей, и . Изменение индуктивностей осуществляется перемещением общего сердечника из среднего положения под действием механических сил. Отношение токов в катушках характеризует величину зазора.

Возможны также варианты мостовых схем

- С трансформаторным питанием:

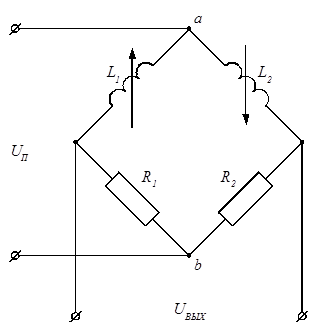

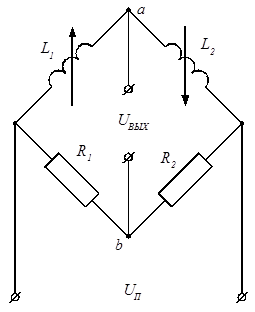

- Безтрансформаторные схемы:

В приведенных схемах изменяются плечи и . Подобные схемы часто применяются для измерения переменных давлений, ускорений и деформаций.

Для наших схем получим:

Дифференциальная схема характеризуется следующими зависимостями:

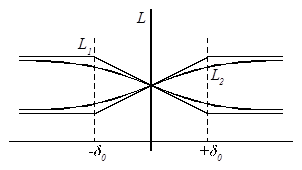

- график зависимости индуктивности от величины зазора:

- график зависимости напряжения от величины зазора:

Сравнивая эти графики, с полученными зависимостями для недифференциальной схемы преобразователя, делаем вывод, что дифференциальная схема преобразователя выгоднее, т. к. у неё более широкий диапазон линейной работы, можно допускать большую расстройку. И в дифференциальной схеме проходит через нуль, поэтому нет необходимости держать в памяти значение Uo.

В таких датчиках должен присутствовать фазочувствительный элемент.

Преимущества дифференциальных схем:

1. Крутизна характеристики в два раза выше чем у простой

2. Диапазон линейной работы оценивается условием
