ОБЛАДНАННЯ. 1. Електромашинний агрегат, який складається із асинхронного двигуна з фазним ротором та генератора постійного струму з незалежним збудженням -1 шт.

1. Електромашинний агрегат, який складається із асинхронного двигуна з фазним ротором та генератора постійного струму з незалежним збудженням -1 шт.

2. Джерело живлення кола збудження постійного

струму на 250 В, 1А -1 шт.

3. Амперметр змінного струму на 20 А -1 шт.

4. Амперметр постійного струму на 20 А -1 шт.

5. Лужний пускорегулювальний реостат -1шт.

6. Вольтметр постійного струму на 250 В -1 шт.

7. Резистори на 100 Ом 20 А - 1шт.

8. Тахометр -1 шт.

9. Комплект з'єднувальних проводів -1 шт.

Короткі відомості з теорії

Згідно ГОСТ 27471-87 асинхронний двигун а фазним ротором-у якого обмотка ротора приєднується до контактних кілець.

Конструкція статора аналогічна статору двигуна з короткозамкненим ротором. Однак обмотка ротора трифазна, намотана обмоточним проводом і з'єднана звичайно по схемі "зірка", а через три кільця і три пари щіток з'єднується із пускорегулювальним реоста­том.

Перед пуском необхідно встановити пускорегулювальний реостат на найбільший опір.

Асинхронний двигун з фазним ротором має такі переваги:

1. Малу кратність пускового струму .

2. Великий пусковий момент .

3. Плавні режими пуску та гальмування.

4. Можливість регулювання частоти обертання ротора при допо­мозі опорів пускорегулювального реостата.

Потужність на валу двигуна, Вт:

,

де - корисна потужність, що віддається генератором у мережу, Вт; -коефіцієнт корисної дії генератора, приблизно рівний 0,85.

Обертальний момент (на валу двигуна), :

.

Ковзанняасинхронного двигуна:

.

Згідно ГОСТ 27471-87 механічна характеристикаелектродвигуна – залежність частоти обертання ротора від обертального моменту при сталій напрузі, частоті мережі та вимкнутих зовнішніх опорах у колах обмоток двигуна:

n = f (M₂) при U₁ = const, f₁ = const, r_дод1 = 0 та r_дод2 = 0.

Якщо r_дод2 = 0, то механічна характеристика називається натуральною, а при r_дод2 - штучною.

Для штучних характеристик справедливий вираз:

.

Активний опір однієї фази ротораr₂ приблизно дорівнює 0,02 Ом.

Послідовність проведення роботи

1. Вивчить будову, принцип дії та області застосування асинхрон- них двигунів з фазним ротором.

2. Вивчіть та запишіть у робочий зошит паспортні дані асинхрон- ного двигуна з фазним ротором.

3. Зберіть схему ( рис. 6) та пред'явіть викладачу для перевірки.

4. Проведіть експериментальні дослідження асинхронного двигу-

на з фазним ротором при постійному навантаженні, заданих струмах

генератора та різних частотах обертання ротора. Для цього зменшу-

йте опір лужного пускорегулювального реостата від максимального

значення до нуля. Результати вимірювань запишіть у табл. 3.

5. Розрахуйте необхідні параметри та запишіть їх в табл. 3.

6. На рис. 7 по двом крапкам побудуйте натуральну та штучні ме-

ханічні характеристики асинхронного двигуна з фазним ротором.

7. Проведіть аналіз механічних характеристик та запишіть виснов-

ки і рекомендації.

8. Усно дайте повні відповіді на контрольні запитання.

Паспортні дані асинхронного двигуна з фазним ротором

_________________________________________________________________________________________________________________________________________________________________________________

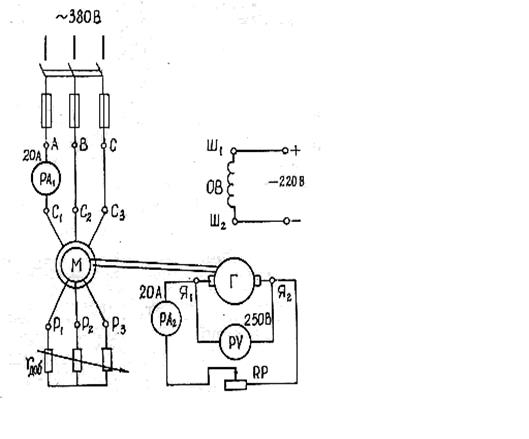

Рис. 6. Схема дослідження асинхронного двигуна з фазним ротором

Таблиця 3

Параметри досліджень асинхронного двигуна
