Порядок проведення роботи
1. Зберіть схему (рис.12), впевніться в тім, що лічильник відповідає класу точності.
Рис. 12. Схема вимірювання для перевірки однофазного лічильника активної енергії.
2. Перевірте вимірювання та розрахунки і результати запишіть у табл. 10.
3. Перевірте лічильник на відсутність самоходу при номінальній напрузі, для чого треба вимкнути рубильником коло навантаження.
4. Визначте чутливість лічильника, для чого необхідно ввімкнути міліамперметр на 100мА при опорі резистора Rд= 5000 Ом. Впевніться в тому, що чутливість лічильника не перевищує допустиму.
5. Побудуйте графік залежності відносної похибки лічильника від струму навантаження Іна сітці (рис 13.).
6. Зробіть висновки та рекомендації.
7. Дайте повні відповіді на контрольні запитання.
Зміст звіту
1. Паспортні дані лічильника.

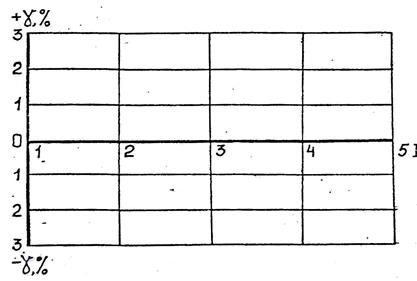

Рис. 13. Сітка графіка залежності відносної похибки лічильника від струму навантаження.
Таблиця 10
Параметри перевірки лічильника активної енергії
N Вимірювання | Задано | Виміряно | Розраховано | |||||||
RP, Ом | I, А | N, Об | U, В | P, под | t, с | P, Вт | Сн, Вт·с/об | Сд, Вт·с/об | g, % | |
2. Схема вимірювань (рис. 12).
3. Таблиця 9.
4. Розрахункові формули та числовий розрахунок похибки і чутливості лічильника.
5. Графік залежності відносної похибки лічильника від струму навантаження (рис. 13).
6. Висновки та рекомендації.
