Порядок виконання роботи. 1. Зберіть схему (рис. 4) та покажіть викладачу для перевірки.

1. Зберіть схему (рис. 4) та покажіть викладачу для перевірки.

2. Розрахуйте необхідні параметри кола і запишіть у табл. 5.

3. Побудуйте у масштабі (рис. 5):

а) векторні діаграми струму та напруги для режимів: з перевагою індуктивності, резонансу напруг та перевагою ємності;

б) трикутник опорів для режиму роботи з перевагою індуктивності;

в)трикутник потужностей для того ж режиму.

4. Зробіть висновки та рекомендації.

5. Дайте відповіді на контрольні запитання.

Зміст роботи

1. Схема вимірювання (рис. 4).

Таблиця 5.

3. Розрахункові формули та числовий розрахунок.

Таблиця 5

Параметри досліджень послідовного з’єднання котушки індуктивності та конденсаторів

4. Три векторні діаграми та трикутники опорів і потужностей.

5. Висновки та рекомендації.

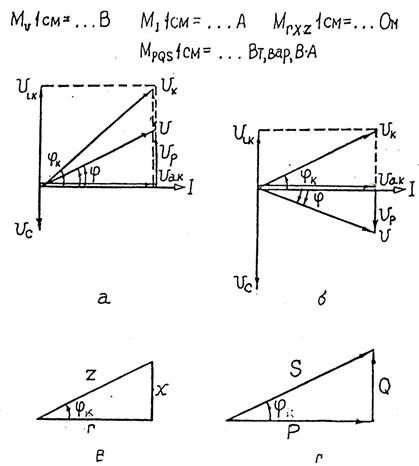

Рис. 5. Векторні діаграми напруг і струмів для режимів : а – з перевагою індуктивності; б - з перевагою ємності; в – трикутник опорів; г – трикутник потужностей.

Контрольні запитання

1. Чому дорівнює загальна напруга при послідовному з’єднанні котушки індуктивності та конденсаторів ?

2. Як визначається напруга на активному, індуктивному та ємнісному опорах при їх послідовному з’єднанні ?

3. Сформулюйте закон Ома для кола з послідовним з’єднанням котушки індуктивності та конденсаторів.

4. Чому дорівнює повний опір кола при послідовному з’єднанні котушки індуктивності та конденсаторів ?

5. Що таке реактивний опір ?

6. Дайте визначення коефіцієнта потужності: що він показує ?

7. Які ви знаєте потужності на змінному струмі ?

8. Які умови та особливості резонансу напруг ?

Бібліографічний список

[ 1. C. 69… 95; 2. C. 79… 112; 3. C. 69…74; 4. C. 73…84;

5. C. 33…94; 6. C.48…55; 7. С.51...57 ].
