Черт.3.16. Расстояния между хомутами, опорой и отгибами

Кроме того, отгибы должны удовлетворять конструктивным требованиям, приведенным в п.5.22.

Элементы без поперечной арматуры

3.41. Расчет элементов без поперечной арматуры на действие поперечной силы производится из условий

а) Q_max < 2,5R_btbh₀; (3.64)

где Q_max - максимальная поперечная сила у грани опоры;

б) _, (3.65)

где Q – поперечная сила в конце наклонного сечения, начинающегося от опоры; значение c принимается не более c_max = 3 h₀.

Для сплошных плоских плит с несвободными краями (соединенными с другими элементами или имеющими опоры) и шириной b> 5h допускается принимать c_max = 2,4h₀.

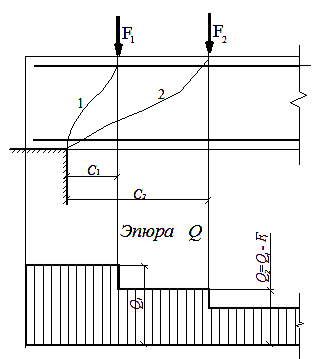

При действии на элемент сосредоточенных сил значения c принимаются равными расстояниям от опоры до точек приложения этих сил (черт. 3.17), но не более c_max.

При расчете элемента на действие распределенных нагрузок, если выполняется условие

, (3.66)

условие (3.65) принимает вид

Q_max< 0,5R_btbh₀ + 3h₀q₁ (3.67)

(что соответствует c = 3h₀),
