Черт.3.20. Обрыв растянутых стержней в пролете

1- точка теоретического обрыва;2- эпюра M

; (3.79)

при этом, если , (3.80)

где Q – поперечная сила в нормальном сечении, проходящем через точку теоретического обрыва;

q_sw – см. п. 3.31;

d_s – диаметр обрываемого стержня.

Для балки с наклонной сжатой гранью при tgb £ 0,2 величина w принимается равной

w = ah₀ + 5d_s, (3.81)

при этом, если a >1, w = h₀(2,2 – 1,2/a) + 5d_s, (3.82)

где

b - угол наклона грани к горизонтали.

Для балки с наклонной растянутой гранью w определяется аналогично с заменой tgb на sinb .

Для элементов без поперечной арматуры значение w принимают равным 2h₀ .

Кроме того, должны быть учтены требования пп. 5.32 и 5.33.

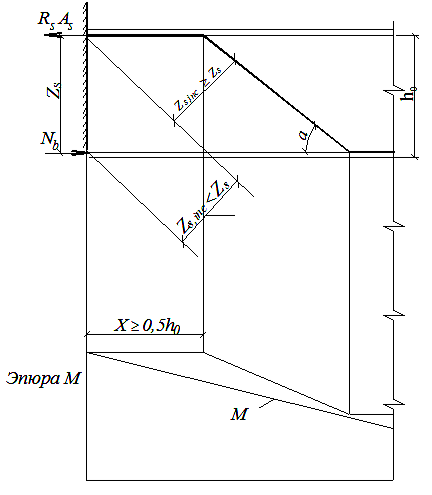

3.48. Для обеспечения прочности наклонных сечений на действие момента начало отгиба в растянутой зоне должно отстоять от нормального сечения, в котором отгибаемый стержень полностью используется по моменту, не менее, чем на 0,5h₀, а конец отгиба должен быть расположен не ближе того нормального сечения, в котором отгиб не требуется по расчету (черт. 3.21).
