Черт.3.10. Расположение расчетных наклонных сечений при сосредоченных силах

1 – наклонное сечение проверяемое на действие поперечной силы Q1; 2 – то же, силы Q2


если при этом , следует принимать где значение q1 определяют следующим образом:

а) если действует сплошная равномерно распределенная нагрузка q, q1 = q;

б) если нагрузка q включает в себя временную нагрузку, которая приводится к эквивалентной по моменту равномерно распределенной нагрузке qv (т.е. когда эпюра моментов М от принятой в расчете нагрузки qv всегда огибает эпюру М от любой фактической временной нагрузки), q1 = q – 0,5 qv.

При этом в условии (3.44) значение Q принимают равным Qmax- q1с, где Qmax – поперечная сила в опорном сечении.

3.33. Требуемая интенсивность хомутов, выражаемая через qsw (см. п. 3.31), определяется следующим образом:

а) при действии на элемент сосредоточенных сил, располагаемых на расcтояниях сi от опоры, для каждого i-гонаклонного сечения с длиной проекции сi не превышающей расстояния до сечения с максимальным изгибающим моментом, значение qsw(i) определяется следующим образом в зависимости от коэффициента ai = сi /h0 , принимаемого не более 3:

если (3.50)

если ei > eгрi, (3.51)

где a0i – меньшее из значений ai и 2;

Qi - поперечная сила в i-ом нормальном сечении, расположенном на расстоянии сi от опоры;

окончательно принимается наибольшее значение qsw;

б) при действии на элемент только равномерно распределенной нагрузки q требуемая интенсивность хомутов qsw определяется в зависимости от следующим образом:

если ,

; (3.52)

если Qb1<2Mb/h0 – Qmax,

; (3.53)

при этом, если Qb1 < Rbtbh0,, , (3.54)

где Mb – см. п. 3.31; q1 – см. п. 3.32.

В случае, если полученное значение qsw не удовлетворяет условию (3.49), его следует вычислять по формуле

(3.55)

и принимать не менее .

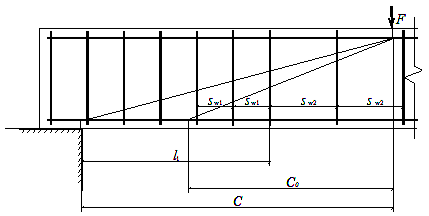

3.34. При уменьшении интенсивности хомутов от опоры к пролету с qsw1 до qsw2 (например, увеличением шага хомутов) следует проверить условие (3.44) при значениях с, превышающих l1 - длину участка с интенсивностью хомутов qsw1 (черт 3.11). При этом значение Qsw принимается равным:

если с < 2h0 + l1, Qsw = 0,75[qsw1с0(qsw1 – qsw2)(с – l1)]; (3.56)

если с > 2h0 + l1, Qsw = 1,5qsw2h0, (3.57)

с0 см. п. 3.31.

При действии на элемент равномерно распределенной нагрузки длина участка с интенсивностью хомутов qsw1 принимается не менее значения l1, определяемого в зависимости от Dqsw = 0,75 (qsw1 – qsw2) следующим образом:

- если Dqsw < q1,

, (3.58)
