Черт.3.12 Балки с переменной высотой сечения и наклоной гранью
3.37. Для балок без отгибов высотой, равномерно увеличивающейся от опоры к пролету, рассчитываемых на действие равномерно распределенной нагрузки q, наклонное сечение проверяют из условия (3.44) при невыгоднейшем значении с, равном
, (3.61)
при этом, если это значение с меньше или, если qsw / (Rbtb) > 2(1-2tgb)2, то невыгоднейшее значение с равно
(3.62)
Принятое значение с не должно превышать 3h01/(1-3tgb), а также длину участка балки с постоянным значением b.
Здесь: h01 – рабочая высота опорного сечения балки;
q1 – см. п. 3.32;
b - угол между сжатой и растянутой гранями балки.
Рабочую высоту принимают равной h0 = h01+ с · tg b.
При уменьшении интенсивности хомутов от qsw1 у опоры до qsw2 в пролете следует проверить условие (3.44) при значениях с, превышающих l1 - длину участка элемента с интенсивностью хомутов qsw1; при этом значение Qsw определяют по формуле (3.56) либо по формуле (3.57) п. 3.34 в зависимости от выполнения или невыполнения условия .
При действии на балку сосредоточенных сил, значение с принимают равным расстоянию от опоры до точек приложения этих сил, а также определяют по формуле (3.62) при q1 = 0, если это значение с меньше расстояния от опоры до 1-го груза.

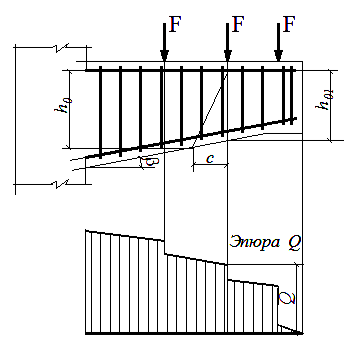

3.38. Для консолей без отгибов высотой, равномерно увеличивающейся от свободного конца к опоре (черт. 3.13), в общем случае проверяют условие (3.44), задаваясь наклонными сечениями со значениями с, определяемыми по формуле (3.62) при q1 = 0 и принимаемыми не более расстояния от начала наклонного сечения в растянутой зоне до опоры. При этом за h01 и Q принимают соответственно рабочую высоту и поперечную силу в начале наклонного сечения в растянутой зоне. Кроме того, если с > 2h01 /(1-2tgb), проверяют наклонные сечения, проведенные до опоры.
