Создание пакета свойств

1.В окне Диспетчер базисаперейдите на закладку Пакеты свойств. Нажмите кнопку Добавить..., откроется специализированное окно пакета свойств (Рис. 1.9.).

Unisim создал пакет свойств с именем по умолчанию Базис-1. Вы можете изменить название этого пакета свойств, вписав с клавиатуры требуемое название в поле ввода Имя, расположенное в нижней части окна.

Специализированное окно состоит из нескольких закладок, позволяющих Вам задать всю информацию, необходимую для полного определения пакета свойств. В нашем примере будет использована только одна из этих закладок-Термодинамический пакет.

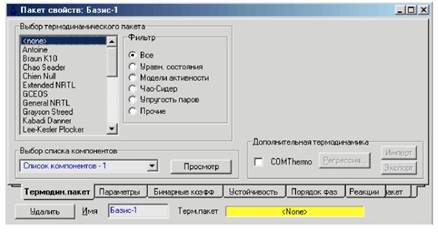

Рис. 1.9. Специализированное окно пакета свойств

2.Выберите закладку Термодинамический пакет. Обратите внимание на выделенную строку в групповой рамке Выбор термодинамического пакета(сейчас в ней выделено <none>). В нашем случае мы будем использовать уравнение состояния Пенга-Робинсона. Существует несколько способов выбора термодинамического пакета:

• Начните набирать с клавиатуры "Peng Robinson", и Unisim автоматически переместит выделение на нужную строку.

• Или используйте вертикальную полосу прокрутки для того, чтобы прокрутить список вниз до тех пор, пока не станет видна строка Peng Robinson.

Обратите внимание, что выбранный термодинамический пакет показывается в строке статуса внизу специализированного окна.

При выборе термодинамического пакета можно использовать селективные кнопки групповой рамки Фильтр. Например, если нажать кнопку Уравнения состояния, в списке останутся только уравнения состояния.

3.Закройте окно Пакет свойств.

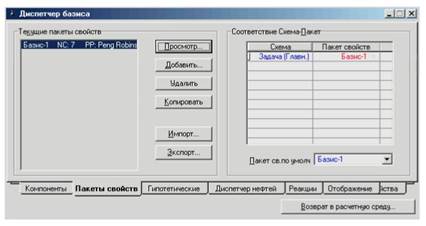

Рис. 1.10. Диспетчер базиса, список Текущие пакеты свойств

Обратите внимание, что в списке Текущие пакеты свойствтеперь присутствует определенный нами пакет свойств Базис-1. (Рис 1.10) Кроме того, рядом отображается информация о количестве компонентов (NC) и выбранном термодинамическом пакете (РР). По умолчанию вновь созданный пакет свойств поставлен в соответствие главной задаче, как показано в списке Соответствие Схема-Пакет. Теперь Вы можете начать задавать потоки и операции в расчетной среде Unisim.

4.Для того чтобы выйти из Диспетчера базисаи войти в расчетную среду, выполните одно из перечисленных ниже действий:

• Нажмите кнопку Вход в расчетную среду...в окне диспетчера базиса.

• Нажмите кнопку Расчетная средана панели инструментов главного окна.
