Создание нового набора единиц измерения

Прежде чем начинать моделирование схемы, создадим новый набор единиц измерения. Для этого выберите пункт Настройки...в меню Инструменты. Появится окно Настройки расчета. Перейдите на закладку Переменные(щелкнув по ней мышкой), а затем выберите страницу Единицы (Рис 1.3).

По умолчанию программа Unisim использует файл настроек HYSYS.prf. После того, как вы изменили какие-либо настройки программы, Вы имеете возможность сохранить их в специальный файл, нажав на кнопку Сохранить настройки. Программа запросит у Вас имя создаваемого файла настроек, из которого Вы позже можете загрузить параметры настройки, нажав на кнопку Загрузить настройки.

Unisim не позволяет изменять ни один из трех основных наборов единиц измерения, которые всегда имеются в системе: SI, EuroSI и Британская система единиц (Field). Однако, Вы можете создать новый набор единиц. В данном примере мы создадим новый набор единиц измерения на базе европейский системы EuroSI и внесем в нее некоторых изменения:

1.Выберите мышкой строчку EuroSIиз списка Имеющихся наборов единиц, чтобы сделать ее активной. В нашем примере для инженера удобнее всего было бы измерять расход газа в нормальных кубометрах в день. Поскольку для газов при нормальных условиях объемный расход прямо пропорционален мольному расходу, единицы измерения mЗ/d(кубометры в день) можно установить именно для мольного расхода. По умолчанию для мольного Расходаустановлена единица измерения kgmole/h.

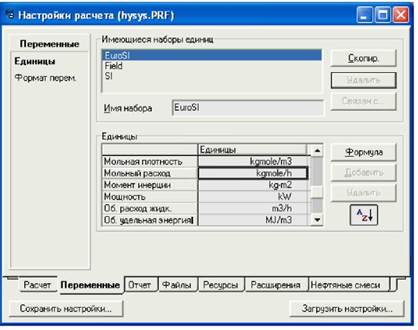

Рис 1.3. Окно Настройки расчета, вкладка Единицы

2. Нажмите кнопку Скопир.Появится и станет активным новый набор единиц измерения названный NewUserв списке Имеющихся наборов единиц. Если хотите, Вы можете ввести новое название для этого набора в поле Имя набора. Теперь вы можете изменять единицы измерения для любой переменной из созданного Вами набора.

3. Измените единицы для переменной Расход: откройте падающий список возможных единиц и выберите нужный вариант m3/d (gas) (Рис. 1.4).

Рис. 1.4. Окно Настройки расчета,выборнужной единицы измерения.

Итак, Вы закончили создание нового набора единиц. Закройте окно Настройки расчета, Вы вернетесь в окно Диспетчер базиса.
