Задание сырьевых потоков

1.Чтобы создать поток, задайте имя потока (например, Сырье1) в строке, помеченной **New**на закладке Material Streams(Материальные потоки) в Рабочей тетради. Нажмите <Enter>и Unisim создаст поток с заданным именем.

Unisim допускает использование пробелов в именах потоков.

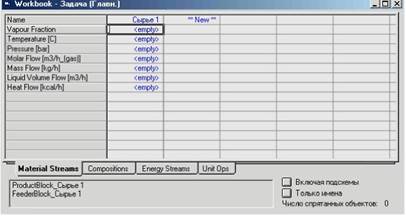

Рабочая тетрадь после этого должна выглядеть следующим образом (Рис. 1.13):

Рис. 1.13. Окно Рабочей тетради

Следующий шаг - задание температуры и давления для потока Сырье1, в нашем случае это 16°С и 40 бар соответственно.

Установите курсор в поле Temperature(температура потока) и задайте 16. Обратите внимание, что справа от поля ввода появляется поле единиц измерения, в нашем примере это градусы Цельсия, установленные по умолчанию. Убедившись, что в поле ввода введено правильное значение величины и установлены нужные единицы измерения, нажмите клавишу <Enter>.

Теперь следует задать давление потока. Единицами по умолчанию являются бары. Однако, предположим, что давление потока Вам известно в других единицах, например в МПа. Unisim допускает ввод величин в любых удобных для Вас единицах измерения, автоматически преобразуя их в единицы, установленные по умолчанию в используемом наборе. Например, чтобы задать давление потока Сырье1равное 4 МПавыполните следующее:

3.Установите курсор в поле Pressure(давление потока) и введите 4 в поле ввода. Нажмите пробел или щелкните мышкой на кнопке выпадающего меню. В падающем списке выберите МРаи нажмите клавишу <Enter>. Unisim переведет заданное значение в принятые по умолчанию единицы (бары) и установит давление потока Сырье1равным 40 бар.

Следующим шагом станет задание расхода сырьевого газа, в нашем примере -170 тыс. мЗ/день.

Поскольку в качестве единиц измерения мольного расхода мы установили m3/d, Вам необходимо всего лишь набрать число 170000и нажать <Enter>.
