Построение фазовой диаграммы

Вы можете построить фазовую диаграмму для любого потока Вашей схемы, используя утилиту Фазовая диаграмма, встроенную в программу Unisim:

1. Перейдите на страницу Утилитыспециализированного окна свойств потока Сырье2, щелкнув по закладке Соединенияи выбрав из списка страниц Утилиты.

2. Чтобы создать фазовую диаграмму, нажмите кнопку Создать. Возникнет окно, в котором перечислены все имеющиеся в Unisim дополнительные утилиты.

3.Выберите нужную утилиту Envelope(фазовая диаграмма) и нажмите кнопку Добавить.

Unisim рассчитает фазовую диаграмму потока Сырье2. Чтобы увидеть собственно график, перейдите на закладку Результаты, страницу Графики(Рис.1.22). Чтобы сделать диаграмму более удобной для восприятия, можно развернуть окно на весь экран или увеличить его размеры.

Рис.1.22. Закладка Результаты, страница Графики

По умолчанию тип диаграммы установлен как РТ (давление-температура). Чтобы изменить тип диаграммы, просто нажмите одну из селективных кнопок в групповой рамке Тип диаграммы. В зависимости от типа диаграммы Вы можете дополнительно отобразить кривые качества, гидратные кривые, изотермы и изобары. Кроме того, Вы всегда можете получить результаты расчета в виде таблиц, перейдя на страницу Таблицы.

На закладке Соединенияспециализированного окна утилиты можно изменить имя утилиты, выбрать поток, связанный с утилитой, а также посмотреть критические параметры и максимальные значения на фазовой диаграмме -криконденбари крикондентерм. Имейте в виду, что утилита существует независимо от потока, в которому она присоединена; если, например, Вы удалите эту утилиту, то это никак не повлияет на поток Сырье2. И наоборот, если Вы удалите поток, утилита останется, но не будет содержать никаких данных, до тех пор, пока Вы не присоедините к ней новый поток, используя кнопку Выбор потока.... (Рис.1.23)

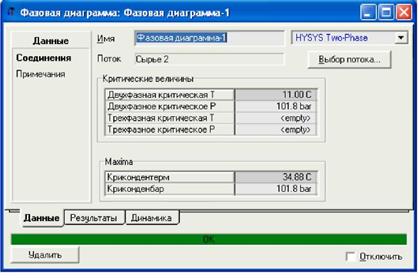

Рис.1.23. Окно Фазовая диаграмма

Закройте специализированное окно утилиты.
