ПРАВИЛА ВЫПОЛНЕНИЯ ЭСКИЗОВ ДЕТАЛЕЙ

Эскизы – конструкторские документы (ГОСТ 2.102—68), широко применяемые при решении вопросов организации производства, изобретательства

и в конструкторской деятельности. По ним изготавливают изделия в опытном производстве. Эскиз – это чертеж, выполненный от руки без применения чертежных инструментов, в глазомерном масштабе, с соблюдением пропорциональности элементов деталей и всех требований стандартов ЕСКД.

Для выполнения эскизов применяют бумагу в клетку или миллиметровую бумагу, карандаши М или 2М.

Последовательность выполнения эскиза:

– внимательный осмотр детали, понимание её назначения, конструктивных форм (геометрии детали) и способов её изготовления;

– выбор главного изображения детали и определение рационального количества изображений (с учетом условностей, установленных стандартом) видов, разрезов, сечений, выявляющих в своей совокупности форму детали с исчерпывающей полнотой;

– определение формата и оформление его согласно ГОСТу;

– нанесение габаритов будущих изображений, проведение осевых линий для симметричных изображений (рис. 12);

– нанесение линий видимых внешнего и внутреннего контуров (рис.13);

– нанесение размерных линий и действительных размеров деталей;

– обводка чертежа, штриховка разрезов и сечений;

– нанесение знаков шероховатости и технических требований;

– заполнение основной надписи с указанием марки материала, из которого изготовлена деталь.

Дополнительная информация о выполнении эскизов сборочной единицы «Вентиль» содержится в приложениях А, Б. В прилагаемых примерах эскизов в учебных целях размеры сопрягаемых поверхностей подчеркнуты: например, резьба в корпусе М36х2 и соответственно резьба в крышке М36х2 и т.д.

Рис.12. Предварительная разбивка формата. Рациональное расположение изображений

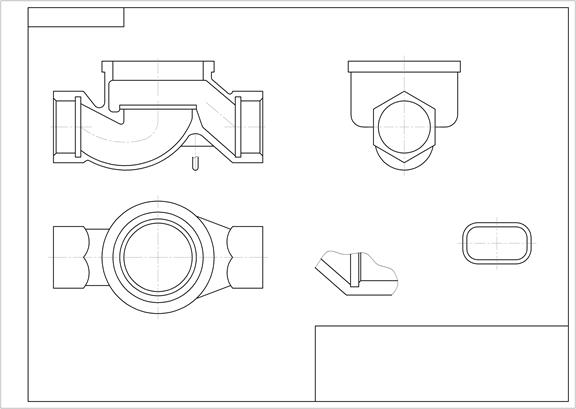

Рис.13. Компоновка эскиза детали «Корпус»

4.ПРАВИЛА ВЫПОЛНЕНИЯ СБОРОЧНОГО
ЧЕРТЕЖА ИЗДЕЛИЯ

Содержание сборочного чертежа

Сборочный чертеж (ГОСТ 2.102-73) – документ, содержащий:

– изображение сборочной единицы, дающее представление о распо­ложении и взаимной связи составных частей изделия и обеспечивающее возможность осуществления сборки и контроля сборочной единицы;

– размеры: габаритные, установочные, присоединительные и др.;

– номера позиций составных частей;

– указания о характере и способе соединения деталей;

– технические требования и основные характеристики.
