Крепление золотника к шпинделю

Крепление золотника к шпинделю должно позволять золотнику свободное вращение вокруг или внутри шпинделя для того, чтобы золотник мог самоустанавливаться при перекрытии рабочей среды. Варианты крепления золотника к шпинделю представлены на рис. 8.

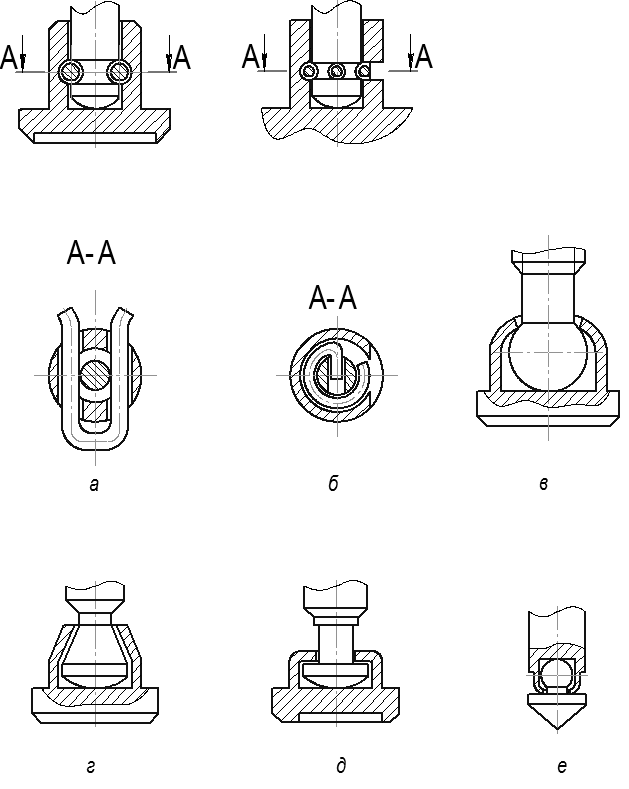

Рис. 8. Варианты крепления золотника к шпинделю:

а – при помощи проволочной вилки; б – при помощи пружинного кольца; в,г,д – при помощи обжатия золотника; е – при помощи обжатия шпинделя

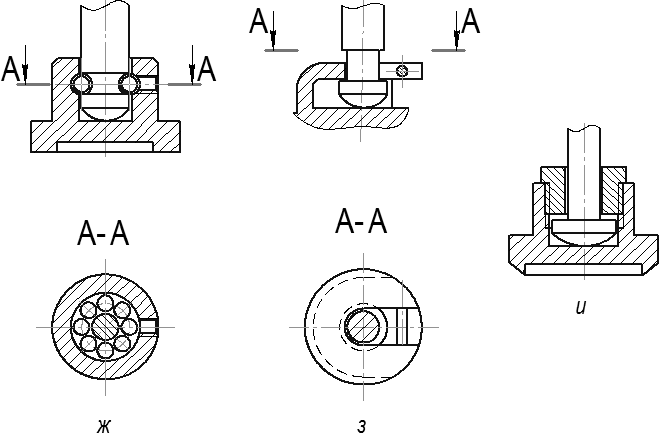

Рис. 8 (продолжение). Варианты крепления золотника к шпинделю:

ж – при помощи шариков; з – при помощи штифта; и – при помощи резьбовой втулки
