Устройство вентиля

Коэффициент гидравлического сопротивления вентиля выше, чем крана. Запорное устройство вентиля – золотник, перемещается при помощи вращательно-поступательного движения шпинделя, который жестко связан с маховиком, вращением последнего вентилю и придаётся положение «закрыто» или «открыто». По виду золотника, конструкции корпуса и назначению вентили могут быть: запорные тарельчатого типа (рис. 3), угловые запорные (направление потока жидкости на выходе из вентиля изменяется на 90°), предназначенные для жидких сред (рис. 4), регулирующие игольчатые, предназначенные для газовых сред (рис. 5).

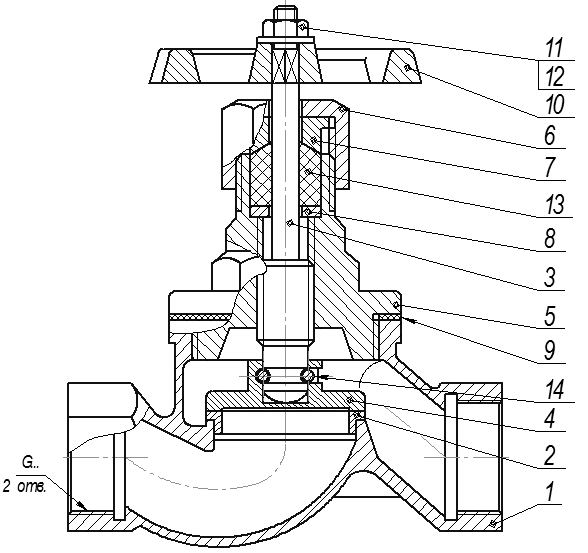

Рис. 3. Вентиль запорный проходной, тарельчатого типа:

1 – корпус; 2 – седло; 3 – шпиндель; 4 – золотник; 5 – крышка; 6 – гайка накидная;

7 – втулка сальника; 8 – кольцо; 9 – прокладка; 10 – маховик; 11 – гайка; 12 – шайба;

13 – набивка сальника; 14 – проволока

Рис. 4. Вентиль угловой запорный: 1 – корпус; 2 – шпиндель; 3 – золотник; 4 – гайка накидная; 5 – втулка сальника; 6 – кольцо; 7 – маховик; 8 – гайка; 9 – шайба; 10 – набивка сальника

Рис. 5. Вентиль регулирующий игольчатый, проходной: 1 – корпус; 2 – шпиндель; 3 – крышка; 4 – втулка сальника; 5 – кольцо;

6 – рукоятка; 7 – гайка; 8 – шайба; 9 – набивка сальника
