Методы регулирования реактивной и активной мощности генератора.

Как только что видели, что если изменять возбуждение генератора, то тем самым будем изменять реактивную мощность, отдавать, либо потреблять.

Регулировать активную мощность можно только изменяя механическую мощность, со стороны паровой турбины, либо гидротурбины. При увеличении отдаваемой активной мощности, необходимо увеличить и механическую мощность со стороны турбины.

4.13. Синхронные двигатели

В электроприводах, где не требуются частые пуски и регулирования скорости целесообразно применять синхронные двигатели вместо короткозамкнутых. При мощности выше 300 КВт, синхронные двигатели имеют по сравнению с асинхронными большое преимущество, заключающееся в том, что благодаря возбуждению постоянным током они могут работать с cosf = 1 и не потребляют при этом реактивной мощности из сети, а при работе с перевозбуждением даже отдают реактивную мощность в сеть. В результате улучшается коэффициент мощности сети и уменьшается падение напряжения и потери в ней. С другой стороны, конструкция синхронных двигателей сложнее, чем короткозамкнутых асинхронных двигателей, кроме того, синхронные двигатели должны иметь электромагнитный возбудитель для питания обмотки возбуждения постоянным током. Вследствие этого синхронные двигатели в большинстве случаев дороже асинхронных двигателей с короткозамкнутым ротором, однако, при мощности более 300 КВт они экономически выгодны при совместной работе с сетью. Пуск синхронных двигателей намного сложнее асинхронных.

4.13.1. Векторные диаграммы синхронного двигателя

При работе синхронной машины в режиме генератора напряжение на его зажимах равно разности между ЭДС Е₀ и падениями напряжений на различных индуктивных сопротивлениях, а при работе в режиме двигателя напряжение Uс равно сумме ЭДС и падений напряжения на индуктивных сопротивлениях. Покажем векторную диаграмму для явнополюсного синхронного двигателя в перевозбужденном режиме при известных параметрах r, Xd, Xq.

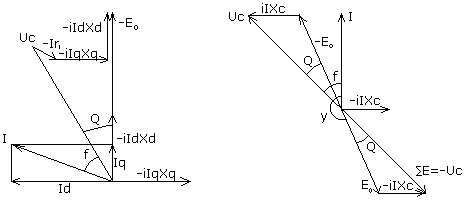

Рис. 38 Рис. 39.

При перевозбужденном режиме (рис 38) ток опережает напряжение на угол f. Ток якоря I разложим по осям d,q относительно вектора Е₀. Токи Id, Iq создают потоки, а они создают ЭДС Ea = -Ir, сумма ЭДС дает нам вектор напряжения Uc. Угол Q – угол между вектором напряжения сети Uc и составляющей напряжения, которая уравновешивает ЭДС Е₀.

На рис. 39 представлена упрощенная диаграмма синхронного двигателя для неявнополюсной машины.

В синхронном неявнополюсном двигателе ток по осям не разлагается. Синхронное индуктивное сопротивление Xc=Xd=Xs+Xad. Ток статора создает поток рассеяния и поток якоря. Оба этих потока создают ЭДС – iIXc отстающей от вектора тока на 90⁰. Напряжение сети Uс уравновешивается суммой ЭДС Е=-Uc. Если из этой суммы вычесть ЭДС – iIXc, то получим вектор ЭДС Е₀. ЭДС Е₀ и –iIXc уравновешиваются составляющими напряжения –Е₀ и iIXc. Угол Q есть угол сдвига между вектором напряжения сети Uc и составляющей напряжения –Е₀.
