Модель функций
Модель функций представляет собой иерархическую декомпозицию функциональной деятельности предприятия. На первом уровне иерархии обычно указываются основные виды функциональных подсистем: сбыт, производство, логистика, сервис, финансы, персонал и т.д. На следующем уровне иерархии для каждой функциональной подсистемы показываются функциональные модули, например, подсистема «Логистика» включает в себя функциональные модули: планирование потребности в материалах, закупки, управление запасами, управление складами, проверка платежей и т.д. Для функциональных модулей задаются наборы бизнес-функций, для каждой из которых в дальнейшем определяются бизнес-процессы. Например, для функционального модуля «закупки» определяются бизнес-функции: оформление договоров, оформление заказов, выписка счетов и т.д.

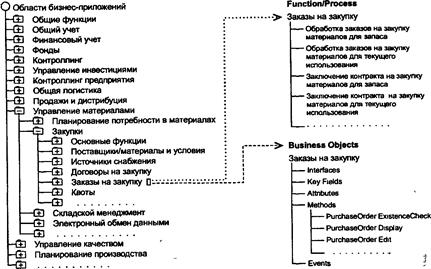

В системе R/3 просмотр функциональности типовой ЭИС осуществляется с помощью программы-навигатора репозитория. Пример навигации на фрагменте модели функций показан на рис. 14.10.
Рис. 14.10.Фрагмент модели функций в системе R/3
В процессе навигации по дереву можно перейти к документации, описывающей соответствующую функцию, и определению подфункций. Для функций последнего уровня по желанию специалиста-конфигуратора открывается просмотр схемы бизнес-процесса с используемыми входными-выходными данными и участвующими организационными единицами или схемы бизнес-объектов в виде ER-модели.

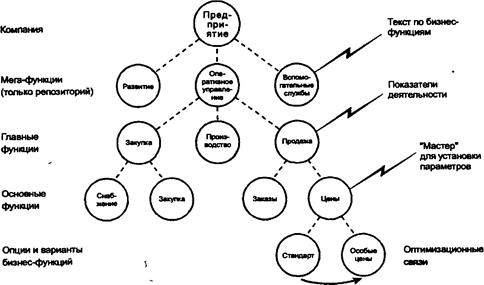

В системе BAAN IV с помощью инструмента Enterprise Modeler можно построить четырехуровневое дерево декомпозиции функций (рис. 14.11).
Рис. 14.11.Модель функций системы BAAN IV
В отличие от R/3 бизнес-функции могут называться именами, характерными для конкретного предприятия. Кроме того, для функций могут быть заданы показатели оценки эффективности их выполнения, произвольное текстовое описание (например, инструкции для выполнения), а для функций последнего уровня указываются варианты реализации (оптимизации) по мере внедрения ЭИС (например, функция с интерактивным и автоматическим выполнением).
