Модельно-ориентированное проектирование ЭИС

Сущность модельно-ориентированного проектирования ЭИС сводится к адаптации компонентов типовой ЭИС в соответствии с моделью проблемной области конкретной организационно-экономической системы. Для этого технология проектирования должна поддерживать как модель типовой ЭИС, так и модель конкретного предприятия, а также средства поддержания соответствия между ними.

Ядром типовой ЭИС является постоянно развиваемая модель проблемной области (предприятия), поддерживаемая в специальной базе метаинформации - репозитории, на основе которого осуществляется конфигурация программного обеспечения. Таким образом, проектирование и адаптация ЭИС сводятся прежде всего к построению модели проблемной области и ее периодической корректировке.

Для моделирования проблемной области и последующих кон­фигураций информационной системы из отдельных компонентов (программных модулей) используется специальный программный инструментарий, например SAP Business Engineering Workbench (BEW) [52] и BAAN Enterprise Modeler [70]. Несомненным достоинством применения модельно-ориентированных компонентных систем, таких, как R/3 или BAAN IV, перед CASE-технологиями является накапливание опыта проектирования информационных систем для различных отраслей и типов производства в виде типовых моделей, которые поставляются вместе с программным продуктом в форме наполненного репозитория. Таким образом, вместе с программным продуктом пользователи приобретают базу знаний «know-how» об эффективных методах организации и управления бизнес-процессами, которые можно адаптировать в соответствии со спецификой конкретного экономического объекта.

Репозитории корпоративной ЭИС, использующей модельно-ориентированную технологию проектирования, в общем случае содержит метаинформацию базовой модели функциональности типовой системы (ссылочной модели в терминологии R/3), типовых моделей определенных классов ЭИС (референтных моделей в терминологии BAAN) и модели предприятий, получаемой на основе базовой или типовых моделей.

Базовая модель репозитория содержит описание бизнес-функций, бизнес-процессов, бизнес-объектов, организационной структуры, которые используются в программных модулях типовой ЭИС. При этом большое значение в базовой модели имеет задание бизнес-правил поддержания целостности информационной системы, определяющих условия проверки корректности совместного применения различных компонентов ЭИС. Таким образом, многообразие и гибкость определения бизнес-процессов и соответствующих конфигураций информационной системы задаются с помощью набора бизнес-правил.

Типовые модели описывают конфигурации информационной системы для определенных отраслей (автомобильной, электронной, нефтегазовой и др.) или типов производства (единичного, серийного, массового, непрерывного и др.).

Модель предприятия (проблемной области) строится либо путем привязки фрагментов основной или типовой модели в соответствии со специфическими особенностями предприятия, например как в инструментальном средстве BAAN Enterprise Modeler, либо в результате просмотра этих моделей и экспертного опроса, как в инструментальном средстве SAP Business Engineering Workbench. Причем в последнем случае пользователю предлагается определить значения не всех параметров, а только тех, которые связаны между собой в контексте диалога и описаны бизнес-правилами.

Построенная модель предприятия в виде метаописания хранится в репозитории и при необходимости может быть откорректирована. Далее по модели предприятия автоматически осуществляется конфигурация информационной системы, в ходе которой выполняется семантический контроль по бизнес-правилам.

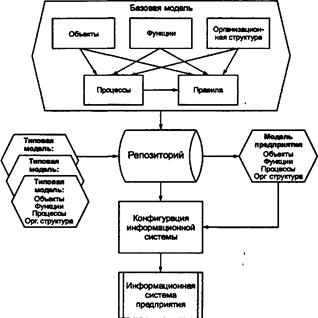

В обобщенном виде конфигурация корпоративных информационных систем на основе модельно-ориентированной технологии [83] представлена на рис. 14.9.

Рис. 14.9.Конфигурация ЭИС на основе модельно-ориентированной технологии

Рассмотрим компоненты модели предприятия более детально.
