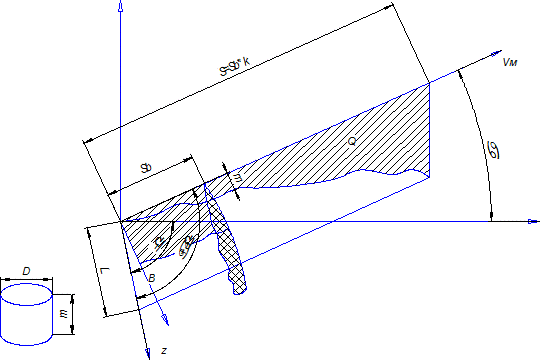

Определение площади подгребания
L- длина граблей
m- отрезок
- число смещений на длине равной длине граблей.
(1)
(2)
(3)
Подставим (2) в (3):
(4)
Количество травы, которое сходит за один оборот, то есть на один зуб:
(5)
Объём травы м3, сходящей с граблями на один зуб:
- объём травы, сходящей с граблями за путь . (6)
(7)
ЛЕКЦИЯ №14. КОЛЕСНО-ПАЛЬЦЕВЫЕ ГРАБЛИ.
Работа двух секций.
Преимущества колесно-пальцевых граблей:
- Простота (4 колеса без всякого приспособления).
- Хорошее приспособление граблей к рельефу.
- Высокое качество работы.
- Лиственная часть остается.
Недостатки:
- Ограниченная ширина захвата.

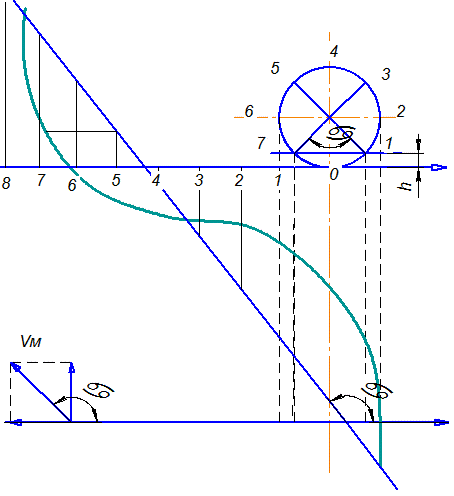

Основы построения траектории зуба колесных граблей.
h – обычно равна высоте среза;
B – активная ширина захвата;
- половина хода;

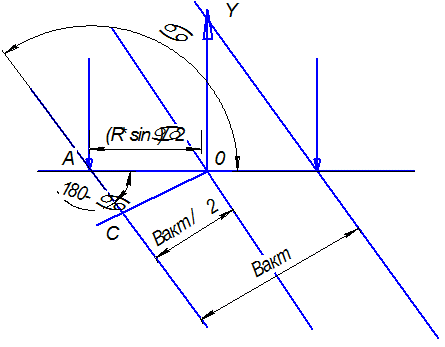

Захват многосекционных граблей:
где n – число дисков.
Определим :
- одного диска.
Уравнения движения зуба
Схема работы колесно-пальцевого грабления.
Машины для скирдования сена и соломы.

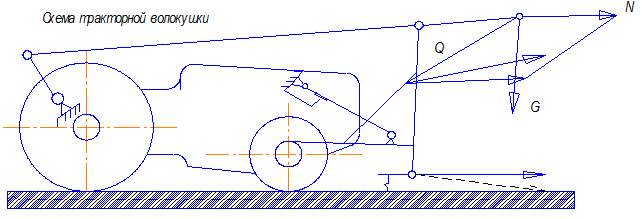

1. Волокуши
2. Стогометатели
3. Стоговозы
4. Подборщики стоговые
5. Подборщики копнители
6. Пресс-подборщик
Подборщик-копнитель
1. Подборщик
2. Шнек
3. Транспортер
4. Копнитель
