Формувачі уніфікованих сигналів

Є такі уніфіковані сигнали:

По напрузі: выд 0 до 10 В

Застосовується рідко і для передачі на невелику відстань 15 – 20 м

Основна причина малої поширеності невелика завадостійкість. Споживач має мати високий вхідний опір (більше 2 кОм)

Такий сигнал можна сформувати за допомогою звичайного ОП (звичайний повторювач на ОП).

В середині приладів для між блочних з’єднань застосовуються і інші стандарти

0 ÷ 1В

0 ÷ 2В

0 ÷ 5В

При передачі аналогово сигналу при напрузі всі споживачі з’єднуються паралельно

Струмовий сигнал застосовується дуже часто, основна перевага – дуже висока завадостійкість

Є такі уніфіковані значення

Опір навантаження залежить від напруги живлення, всі споживачі вмикаються послідовно.

4 ÷ 20 – це сигнал з «живим нулем», застосовується для тестування.

Крім того 4мА вистачає для живлення сучасного мікропроцесорного пристрою і можна передати і живлення і корисний сигнал.

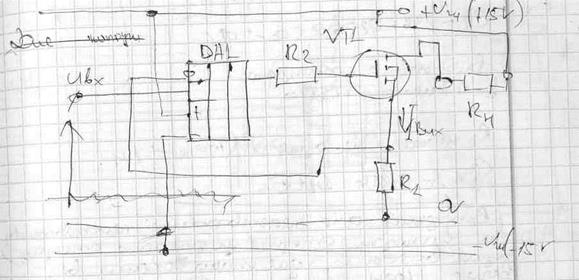

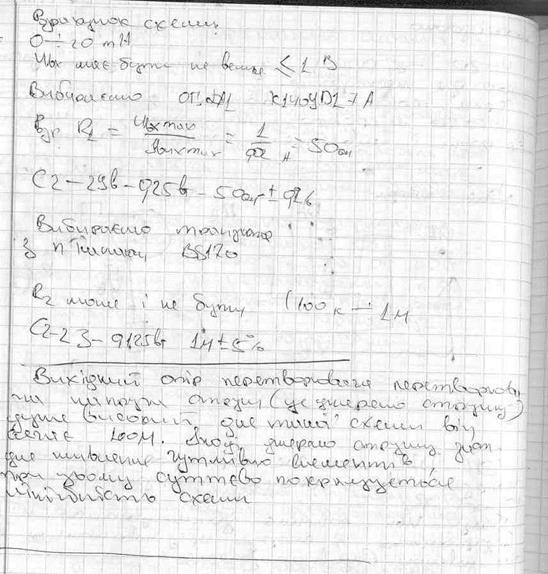

ОП DA1 весь час порівнює значення напруги U_вх і спадку напруги U_R1 на опорі R₁.

Якщо U_вх починає збільшуватися VT1 відкривається і струм через навантаження зростає, але завжди буде виконуватися:

І_вих·R₁ = U_вх

Якщо зміниться R_н, зміниться І_вих і таким чином зміниться спадок напруги на R₁. Різниця, яка виникає між U_вх і U_R1 підсилиться ОП DA1 і транзистор VT1 відкриється або закриється.
