Підсилювальний КАСКАД зі спільним емітером
1.Схема з фіксованим струмом зміщення.

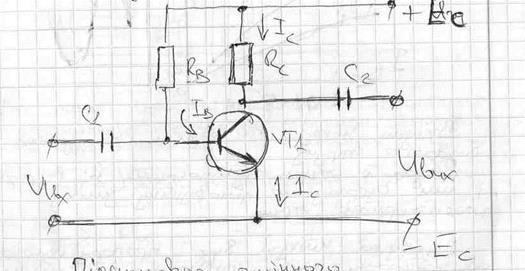

Підсилювач змінного струму:
Опір RB зміщує характеристику транзистора в лінійну ділянку.
Опір RC – колекторне навантаження, з нього змінюється вихідний сигнал
Конденсатори С1 і С2 – розділюючи, вони розділяють кола змінного і постійного струму, їхній опір для змінного струму малий.

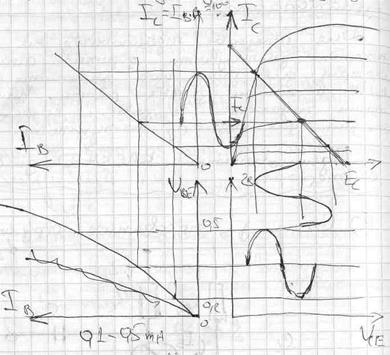

Вхідна напруга призводить до зміни базового струму.
Базовий струм підсилюється в β разів і ми одержуємо пропорційну зміну колекторного струму.
Вихідна напруга буде пропорційною до добутку зміни колекторного струму на опір RC, але при цьому міняється фаза вихідної напруги, тому що при зростанні колекторного струму зменшується спадок напруги на транзисторі і навпаки.
Недоліки такого підсилювача:
- При зміні температури навколишнього середовища міняється режим роботи і ми можемо попасти на нелінійну ділянку.
- Для кожного транзистора потрібно індивідуально підбирати RB

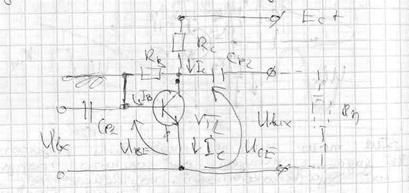

2.Схема з фіксованою напругою зміщення.
Для того щоб не підбирати резистори, які задають зміщення для кожного транзистора в колі бази встановлюють подільник
ІП = (2÷5)ІВ – це знижує вхідний опір схеми
Недолік – режим роботи схеми міняється при зміні температури.
Методи температурної стабілізації режимів роботи підсилювальних каскадів на БТ транзисторах
1. Колекторна стабілізація
2. Емітерна стабілізація
3. Змішана стабілізація
При Т↑→ІВ↑→ІС↑
При колекторній стабілізації опір, що задає зміщення вмикають між базою і колектором транзистора.
Таке ввімкнення опору RB створює від’ємний зворотній зв'язок
Т↑→ІВ↑→ІС↑→URC↑→↓UCE→IB↓→IC
Недолік: треба індивідуально підбирати RB для кожного транзистора.
При емітерній стабілізації в коло емітера вмикають додатковий опір, який створює від’ємний зворотній зв'язок по постійному струму.
Re≤RC
T↑→Ic↑→Ie↑→URe↑→(UBB’’-URe)=UBe↓→Ic↓
Недолік: Для одержання такого самого підсилення потрібна вижча напруга живлення на спад Re
