Термодинамическая степень реактивности

Отношение теплоперепада срабатываемого на рабочих лопатках к тепловому перепаду срабатываемому на всей ступени называется термодинамической степенью реактивности.

h_as – теплоперепад, срабатываемый в рабочих лопатках

h_ad - теплоперепад, срабатываемый в сопловых лопатках

h_a = h_as + h_ad – общий теплоперепад, срабатываемый на всей ступени

ρ – степень реактивности

ρ = 0,5 – для реактивных турбин

ρ = 0 – для активных турбин

Для радиальные турбин ρ = 1 (каждый ряд рабочих лопаток одновременно является и рядом направляющих лопаток)

Такие турбины носят название турбины Юнгстрема.

Профессор Иван Иванович Кириллов в своей книге «Теория турбомашин» различает кинематическую степень реактивности ( стр. 106 ).

Она определяется как отношение

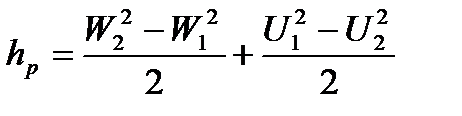

где - сумма двух последних членов в формуле Эйлера или удельная работа, получаемая в результате превращения внутренней и потенциальной энергии в кинетическую только в рабочем колесе турбины.

Вся удельная работа, передаваемая ­­­­­­­­­­­­­­­­­­­­­­через рабочее колесо

Кинематическая степень реактивности характеризует ту долю вращающего момента, которая получается за счет ускорения или замедления потока в рабочем колесе.

И термодинамическая степень реактивности

; h_a = h_as + h_ad

Термодинамическая степень реактивности делается равной кинематической, или процесс в ступени протекает без трения, так как в этом случае перепад энтальпии h_as эквивалентен работе h_р, а полный перепад h_a равен работе h_u. В этом случае ρ_т = ρ_к
